产品商标

适航牌

公告批次

376

产品名称

干粉消防车

产品型号

WKL5241GXFGF60/HW

总质量(Kg)

23800

罐体容积(m3)

6.000

额定载质量(Kg)

6000

外形尺寸(mm)

9960×2550×3880

整备质量(Kg)

17350

货厢尺寸(mm)

驾驶室准乘人数(人)

2+4

鞍座最大载质量(Kg)

接近角/离去角(°)

19/9

前悬/后悬(mm)

1500/2460

轴荷(Kg)

6600/8600/8600

最高车速(Km/h)

101

备注

干粉罐容积为6.000立方米,干粉罐尺寸(直径×高):1824×1470mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×140mm,与车辆连接方式:螺栓连接,后防护离地高度:475mm。EBS生产企业为采埃孚商用车系统(青岛)有限公司,型号为EBS3。主要专用装置有干粉系统。

【底盘技术参数】

底盘型号

ZZ5357TXFV464MF5

底盘名称

消防车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

轴数

3

轮胎数

10

轴距 (mm)

4300+1400,4325+1350,4600+1400,4625+1350,5200+1400,5225+1350,5800+1400,5825+1350

轮胎规格

385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR,385/65R22.5 20PR/315/80R22.5 18PR,385/65R22.5 20PR/12.00R20 18PR

钢板弹簧片数

10/12,4/12,4/5,4/-/-

前轮距(mm)

2110

燃料种类

柴油

后轮距(mm)

1830/1830,1850/1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC13.54-61

MC11.46-61

MC11.43-61

MC11.40-61

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

12419

10518

10518

10518

400

341

319

297

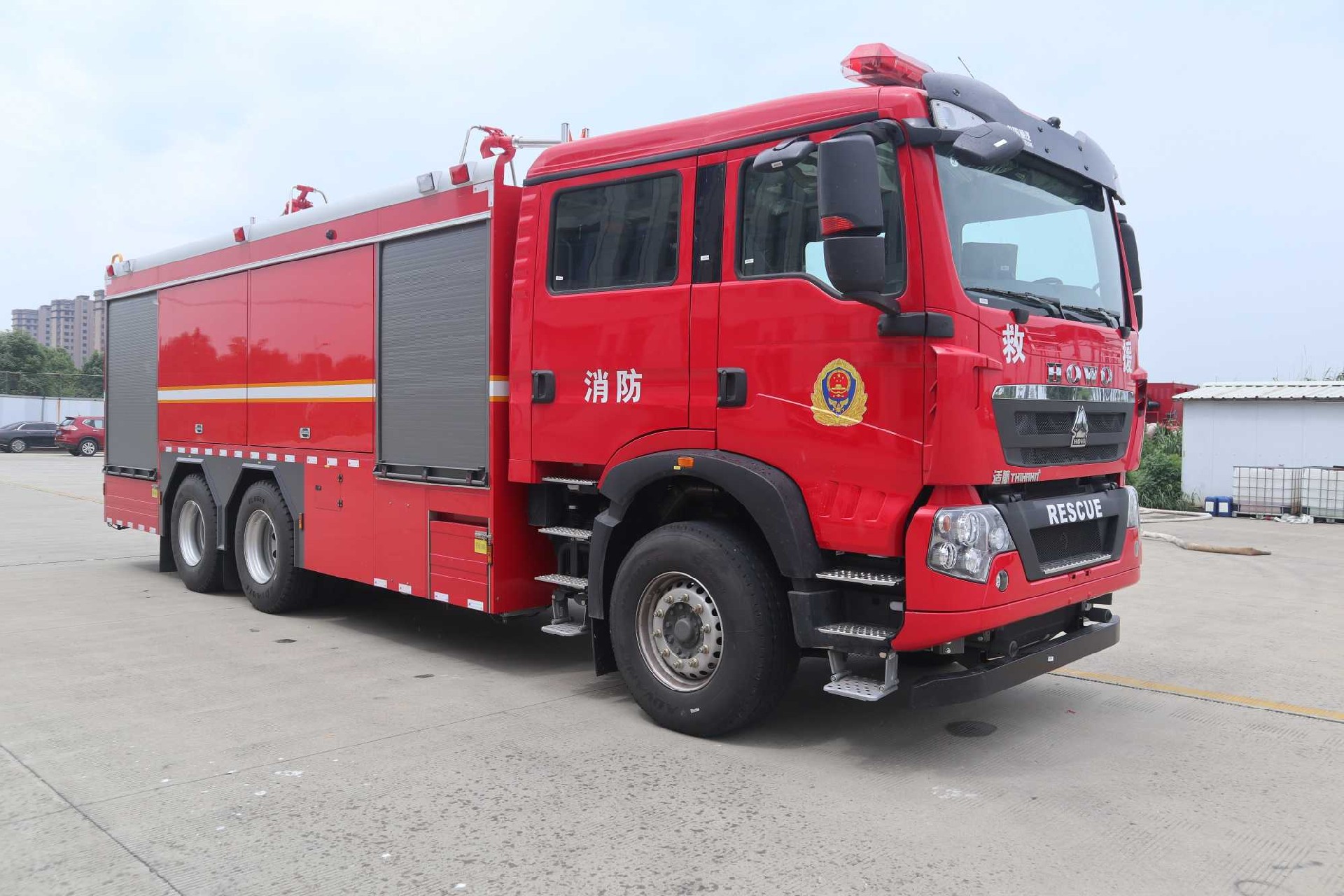

1.1 沃克莱WKL5241GXFGF60/HW干粉消防车符合消防车GB7956标准，性能优越，质量精良可靠。

1.2 外形尺寸：长×宽×高：约10000×2550×3750mm。

1.3 消防系统主参数：干粉罐容积6m3，氮气瓶总容积1440L，减压器流量：80m3/min干粉炮有效喷射率40kg/s，有效射程40m，干粉枪有效喷射率：5kg/s，射程：15m。

1.4 采用重汽豪沃ZZ5357TXFV464MF5 6X4消防车专用底盘，排放标准为国Ⅵ，发动机功率341kW。

1.5 最高车速：100km/h，带定速巡航和电子限速。

2. 底盘及乘员室

2.1 规格型号及驱动形式：汕德卡ZZ5356V524MF5 6×4。

2.2 底盘允许载荷：35000kg，前桥9000kg、后桥26000kg。

2.3 轴距：4600+1400mm。

2.4 发动机：采用重汽MC11.46-61，6 缸，涡轮增压中冷，电控共轨柴油机, DOC+DPF+SCR/ASC；额定功率341kW（460HP），最大扭矩2200Nm@1000-1400r/min；排放标准为国六，排量为10520ml。

2.5 变速箱：采用重汽HW25712XSTL，手动变速箱，12个前进挡，2个倒挡。

2.6 制动系统：电子刹车系统ABS，行车制动系型式：双回路气压制动，驻车制动系型式：弹簧储能断气制动，辅助制动系型式：发动机排气制动。

2.7 电气系统：整车24V直流电，发电机功率2.2kW，MAN电瓶箱，电瓶2×12V/180Ah，开通CAN总线控制。

2.8 燃料：柴油箱300L，油箱口带过滤网，油箱盖带锁，尿素90L。

2.9 轮胎：前桥2×385/65 R22.5，后桥8×315/80 R22.5，备胎1×315/80 R22.5。

2.10 2.11.1驾驶室：底盘原装四门双排驾驶室，座位数2+4，空气悬挂司机座椅，后排加装4具控制支架座椅，中控门锁+钥匙控制，带电加热及电动调整的后视镜及广角镜或者后视镜带广角，电动玻璃升降器、中控门锁+钥匙控制、冷暖空调，手电一体驾驶室举升。

2.11 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

3. 消防车上装

3.1 结构设计：厢体采用高强度铝合金型材一体化结构骨架；具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；带插头连接的电线管道在面板内运行, 可安全保护, 防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；整体箱式结构、前箱为器材箱，中部布置干粉罐体、氮气瓶组及操作系统，后箱放置有卷盘及干粉枪。

3.2 储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方及尾部设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成，每个踏板可称重静载荷200kg，便于取放储物箱内器材。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 干粉系统

4.1 干粉罐：容量为3m3（2个）

材质：采用Q345R压力容器专用高强度钢板。

配置：配有装粉口、排粉口、氮气输送管、出粉管，罐内布有环形氮气输送管，并装有多个单向进气阀组，避免干粉回流。

涂装：罐体外表面涂装R03大红色，内部喷涂重防腐高性能涂料。

采用立式罐体结构，罐体经过强度分析和耐压测试；

4.2 氮气瓶组（2套）

材质：符合国家标准GB/T 5099-1994 钢质无缝气瓶

钢瓶数量：9只；

钢瓶容量：80L/只；

钢瓶充气压力：15MPa；

配置：气瓶置于一个瓶架内，给干粉罐供气。

4.3 干粉炮（2门）

型号：萃联PF5-15/40；

最高工作压力：1.4MPa；

有效喷射率：≥40kg/s；

射程：40m；

回转角度：水平360°，俯仰-15°~+75°。

4.4 干粉枪及软管卷盘：（2套）

数量：2套

型号：JPFC1.6-25/30(含枪)；

有效喷射率：5kg/s；

射程：15m。

4.5 减压阀

型号：YTQ866；

输入压力：15MPa；

输出压力：1.4±0.05MPa；

流量：80m3/min。

4.6 安全阀：

整定压力：1.6MPa；

位置：干粉罐及管路上各设置1个。

5. 控制系统

7.1 标志：显示位置设有中文操作说明、干粉系统原理图、及永久性标识、标牌等；

7.2 仪表：气瓶压力表、罐压力表；

7.3 开关：罐进气、左枪出粉、右枪出粉、左枪吹扫、右枪吹扫、炮吹扫。

6. 电气及辅助系统

8.1 警灯及警报器：

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯；；

驾驶室顶部设置1个长排警灯；1个100W警报器，驾驶室内设有麦克风。

8.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

8.3 照明灯：

驾驶室及乘员室内标配有照明灯；

上装两侧安装45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

8.4 探照灯：车顶后部设置1只（24V、60W）无线遥控探照灯，照射距离1000m，防护等级IP67，可以水平360°旋转，俯仰：-45°~+90°。

8.5 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏，7. 其他配置及说明

9.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

9.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

9.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1 底盘随车工具 适配 1套

2 干粉灭火器 2kg  ABC型 1个

3 备胎（包含轮毂） 适配 1个

4 加粉漏斗 自制 1个

5 管钳 14寸（350mm） 1个

6 充气软管 20米 1根

7 消防尖斧 GFJ815 1把

8 铁铤 GT1 1把

9 多功能兵工铲 S522 1把
