产品商标

适航牌

产品名称

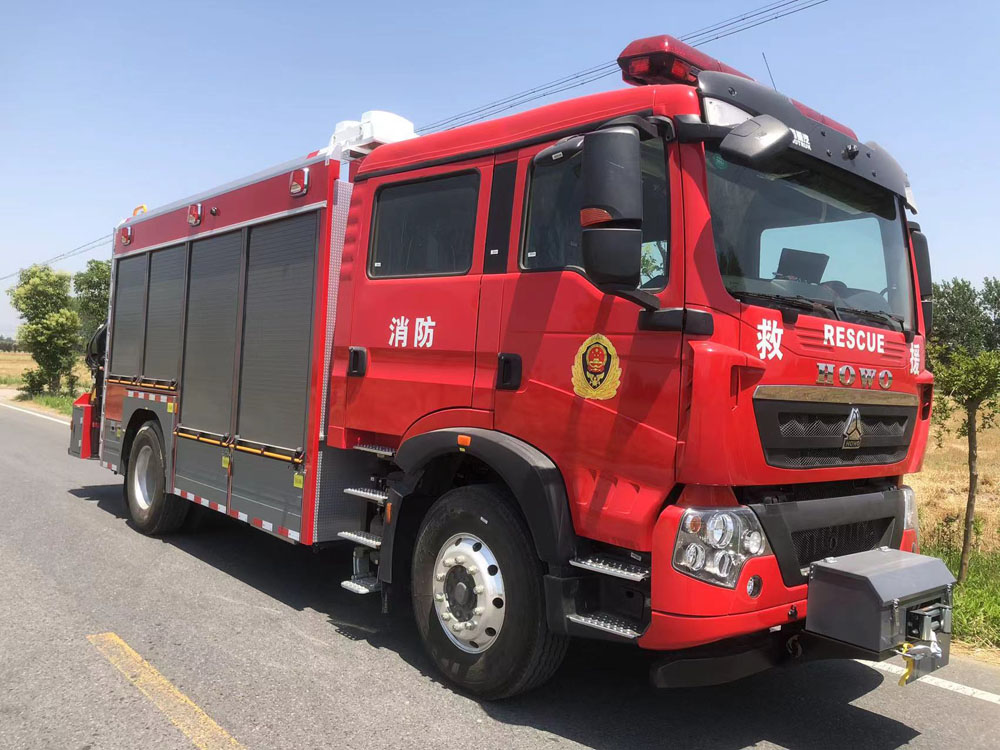

抢险救援消防车

产品型号

WKL5140TXFJY130/H

总质量(Kg)

13850

外形尺寸(mm)

9230×2540×3440

整备质量(Kg)

13400

驾驶室准乘人数(人)

2+4

接近角/离去角(°)

14/10

轴荷(Kg)

4600/9250

前悬/后悬(mm)

1430/2700

最高车速(Km/h)

100

底盘型号

ZZ5207TXFV471GF5

商标名称

豪沃牌

底盘名称

消防车底盘

生产企业

中国重汽集团济南卡车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

4200,4500,4600,4700,5000,5600,5600

轮胎规格

钢板弹簧片数

11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2

燃料种类

柴油

前轮距(mm)

1950,2035

后轮距(mm)

1848,1860

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.35-60

WP8.350E61

中国重型汽车集团有限公司

潍柴动力股份有限公司

7360

7800

257

257

2.，底盘及驾驶室

2.1，规格型号及驱动形式：重汽豪沃ZZ5207TXFV471GF5 4X2，

2.2，底盘允许载荷：20100kg，前桥7100kg、后桥13000kg，

2.3，轴距：4700mm，

2.4，发动机：采用重汽MC07.35-60型柴油发动机，六缸、增压中冷；额定功率257kW（350HP），最大扭矩1400Nm@1200-1600rpm，排放标准为国六，排量为7360ml，

 （发动机特性曲线）

2.5，变速箱：手动变速箱，9个前进挡，1个倒挡，

2.6，转向系统：BOSCH方向机，多功能方向盘，方向盘高度、角度可调，

2.7，制动系统：带刹车防抱死 (ABS)，双回路气压制动弹簧储能断气制动，发动机排气制动，

2.8，电气系统：整车24V直流电，发电机28V/80A 2.2kW，蓄电池2X12V/180Ah，

2.9，燃料：柴油箱200L，

2.10，轮胎：295/80R22.5，第一轴2个、第二轴4个、1个备胎

2.11，底盘原装双排四开门、平头驾驶室，全钢框架焊接结构，座位数6人（1+1+4），驾驶员空气悬架座椅，后排两侧设有上车踏板和安全扶手，后排4个座椅带6.8-9L空呼支架，驾驶室手电一体翻转，配置有空调、电源主开关、中控锁、电动车窗等，

2.12，仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告等；加装警报器系统、360度全景影像系统和行车记录仪、卷帘门和踏板开启指示灯、上装电源开关、胎压显示等，

3.，消防车上装

3.1，结构设计：钢制框架和铝合金型材专用连接件结构，合理设计并增加器材放置空间，放置器材隔断空间可调整，对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能，具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部，

3.2，储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷200kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷，

 3.3，车后部设有登顶爬梯，能使消防人员迅速登上车顶，梯子和踏板站立面均做防滑处理；车顶设有防护栏板，车顶铺设滑板以确保人员在车顶安全行走，

3.4，在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉，

4.，发电机

4.1，品牌型号:本田动力EH3160；  燃油类型：汽油

额定功率：12.5KVA；                     额定频率：50HZ；

额定电压：220V/380V；                功率因数：0.8；

启动系统：电启动；                        连续工作时间：8.5h

附件：配接地器总成一根，带滑轨和托架，

5.，升降照明灯

5.1，品牌：上海博灿 型号：YZH4-5.04CA

灯组功率及型式：4×1000W金属卤素灯；灯使用电压：220V；

使用寿命：≥8000h    升降杆高度：7M(距离地面)

6.，牵引绞盘

6.1，品牌型号：美国冠军N16800XF

牵引力：7.5t

驱动形式：电机驱动，DC24V-7.6HP/5.6Kw；

钢丝绳尺寸：直径13mm，总长度38m；

控制：支持远距离操作，3.5米线控；

安装位置：保险杠前部；

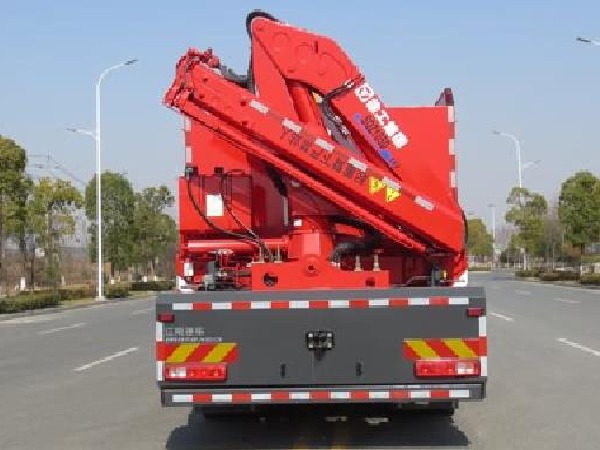

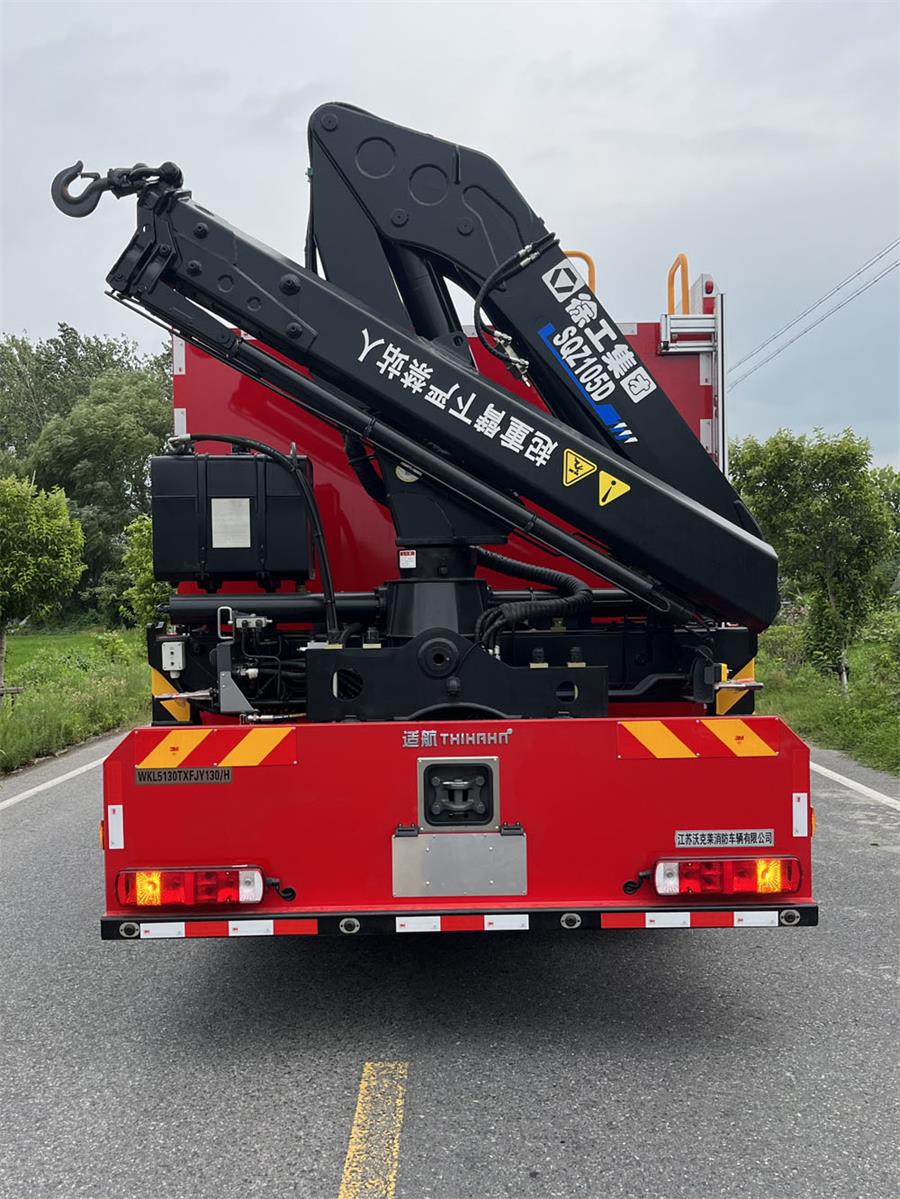

7.，随车起重机

7.1，品牌型号：徐工SQZ105D       安装位置：车后部

最大起升质量:5000Kg               最大起重力矩：10.5t.m

工作半径：8.3m                   工作高度：10.3m（距离地面）

支腿宽度：5220mm                回转角度：420°

控制：液压手柄控制

7.2，油路系统：液压油箱90L，底盘侧取力口驱动液压油泵，液压油泵可实现实时供油，

8.，电气系统

8.1，整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷，

8.2，驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等，

9.，电气及辅助系统

9.1，警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装3个频闪灯，车身下方安装有标志灯，尾部设置示廓灯，

9.2，充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出，

9.3，照明灯：

上装左右两侧各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带，

9.4，车辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，如下参考图：

10.  ，其他配置及说明

10.1，颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识，

10.2，交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；底盘使用说明书（中文）；

整车合格证；发动机号码及底盘VIN拓印件；随车器材清单；消防车交接清单，

10.3，随车提供以下附件及器材（可根据客户要求配置）

序号，名称，单位，数量，备注

1，底盘随车工具包，1，套，

2，车轮止动楔，4，块，

3，ABC 干粉灭火器，2，具，8kg

4，备用轮胎，1，个，

5，支腿垫板，2，块，

6，主照明灯备用灯管，4，支，1000w

7，踏板气弹簧，1，套，每个型号 1 根

8，侧照明灯，1，只，

9，侧标志灯，1，只，

10，翻板灯，2，
