产品商标

适航牌

产品名称

抢险救援消防车

产品型号

WKL5140TXFJY100

总质量(Kg)

14400

外形尺寸(mm)

9120×2540×3520

整备质量(Kg)

13950

驾驶室准乘人数(人)

2+4

接近角/离去角(°)

13/11

轴荷(Kg)

5000/9400

前悬/后悬(mm)

1450/2540

最高车速(Km/h)

100

【底盘技术参数】

底盘型号

ZZ5206N471GF5

底盘名称

特种作业车底盘

商标名称

汕德卡牌

生产企业

中国重汽集团济南商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

4500,4700,4200,5000,5200,5600,5800,3900,6000

轮胎规格

315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20

钢板弹簧片数

2/3+2,3/3+2,3/9+8,11/9+8,4/5

前轮距(mm)

1998,2035

燃料种类

柴油

后轮距(mm)

1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.33-60

WP8.350E61

中国重型汽车集团有限公司

潍柴动力股份有限公司

7360

7800

240

257

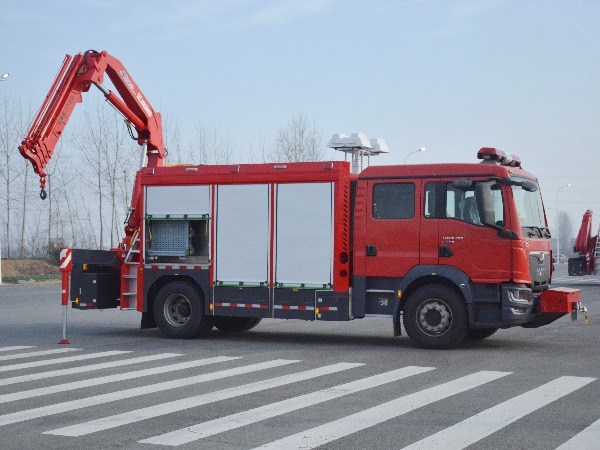

1.1 沃克莱WKL5140TXFJY100抢险救援消防车符合消防车GB7956标准，性能优越，质量精良可靠。

1.2 外形尺寸：长×宽×高：9120×2540×3520mm。

1.3 设备参数：发电机功率12.5KVA;升降照明灯功率4×1000W，金卤灯；牵引绞盘额定拉力：7.5T;起重吊臂起吊重量：5T,工作半径：8.3m；救援器材：100种。

1.4 采用重汽汕德卡ZZ5206N471GF5消防车专用底盘，排放标准为国六，发动机功率257kW。

1.5N 最高车速（km/h）：100，带定速巡航和电子限速。

1.6 接近角/离去角（°）：13/11

1.7 比功率（Kw/t）：17.85

1.8 满载质量（kg）：14400

2. 底盘及乘员室

2.1 规格型号及驱动形式：重汽汕德卡ZZ5206N471GF5，驱动：4×2

2.2 底盘允许载荷：20100kg，前桥7100kg、后桥13000kg。

2.3 轴距：4700mm。

2.4 发动机：采用MC07H.35-60柴油发动机，6缸，增压中冷，高压共轨柴油机,DOC+DPF+SCR+ASC；额定功率257kW，最大扭矩1400N.m@1200-1600r/min；排放标准为国六，排量为7.36L。排放标准：国六。

2.5 变速箱：变速箱：采用中国重汽生产HW19709XST型手动机械变速箱，9个前进挡，1个倒挡，主箱斜齿双中间轴，副箱行星机构。

2.6 转向系统：左置多功能方向盘，液压助力，BOSCH方向机。

2.7 制动系统：电子刹车系统,

ABS；行车制动系型式：双回路气压制动；驻车制动系型式：弹簧储能断气制动；辅助制动系型式：发动机排气制动。

2.8 电气系统：整车24V直流电，车内带24V直流口、12V直流口（10A）；发电机28V/80A（2.2kW），电瓶2×12V/180Ah。

2.9 燃料：200L铝合金油箱，油箱盖带锁，加油口配滤网。

2.10 轮胎：子午线钢丝胎295/80

R22.5，前桥2个、后桥4个、1个备胎，配备胎压监测系统。

2.11 驾驶室：底盘原装双排驾驶室，座位数1+1+4，驾驶员空气悬架座椅，中控门锁+钥匙控制，带电加热及电动调整的后视镜，驾驶员侧广角后视镜，副驾驶员前侧广角后视镜，副驾驶侧下视镜，前望地镜，前排电动玻璃升降器、手电一体驾驶室举升，收音机+USB接口，冷暖空调系统，上下车处设有防滑扶手后排加装4具空气呼吸器固定架及座下器材仓；后排设置4个独立式空呼器座椅，内嵌6.8-9L，通用型模具制作的空呼器架。驾驶室除以上设备以外，加装取力器控制开关，警报器、警灯开关，

360°行车记录仪；(内存128G),带倒车告警蜂鸣器、倒车摄像头和驾驶室内监视器等设备；警报器功率100W；增加车门、安全带蜂鸣器。

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

3. 消防车上装

3.1 结构设计：整体式框架车厢，两侧对称，全部采用高强度铝合金型材。具有自重轻、强度高，外观平整美观,

内部空间调整方便、空间利用率高、维护便捷等特点；控制主线路布置在骨架型材板内，可安全保护；上装材质达到本体防腐要求，内、外骨架采用先进工艺技术，连接牢固，车身外表面光滑、

平整、美观。车顶板为3mm

厚铝花纹板、内饰底板为3mm厚的氧化铝板，通过

具有弹性、高粘接强度的进口连接密封胶与主骨架连接。

车顶护栏：采用铝合金整体拉制成型，车顶喷涂车用防滑漆，保证人员行走安全。车顶有金属器材箱，能够放置防化服、重型支撑套具等大型器材，合适位置设

有救生气垫固定架，方便救生气垫通过吊机取放，固定牢固，取用快捷。

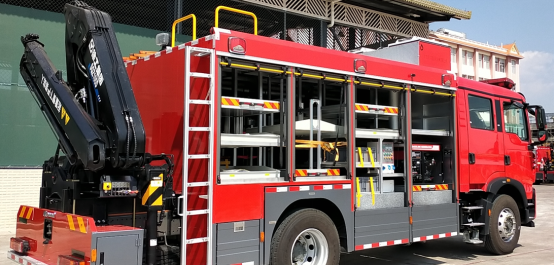

3.2 储物箱：车辆设有（6个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方及尾部设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成，每个踏板可称重静载荷200kg，便于取放储物箱内器材。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的后部设有拖钩，使车辆能牵引或被拖拉。

4. 发电机

4.1 品牌型号:本田动力EH3160(报告型号：LC13000)；燃油类型：汽油

额定功率：12.5KVA（10KW）；

额定频率：50HZ；

额定电压：220V/380V；

功率因数：0.8；

启动系统：电启动；

连续工作时间：8.5h

附件：配接地器总成一根，带移动滚轮。

5. 升降照明灯

5.1 品牌：上海博灿

型号：YZH4-5.04CA

灯组功率及型式：4×1000W

金卤灯；灯使用电压：AC220V；

使用寿命：≥8000h

升降杆高度：7.5M(距离地面)

照明系统在50米处各测试点照度：≥5

；无线遥控距离＞80米

6. 牵引绞盘

6.1 品牌型号：美国冠军N16800XF

6.2 牵引力：7.5t

6.3 驱动形式：电机驱动，DC24V-7.6HP/5.6Kw；

6.4 钢丝绳尺寸：直径13mm，总长度38m；

6.5 控制：支持远距离操作，3.5米线控；

6.6 安装位置：消防车前部；具备自动排线和过载保护功能。

7. 随车起重机

7.1 品牌型号：徐工SQZ105D

安装位置：车后部

最大起升质量:5000Kg

最大起重力矩：10.5t.m

工作幅度：8.3m

工作高度：10.3m（距离地面）

支腿宽度：5220mm

回转角度：420°

最大工作幅度下的额定起升荷载：1170kg

控制：液压手柄控制

7.2 油路系统：液压油箱90L。底盘侧取力口驱动液压油泵，液压油泵可实现实时供油。

8. 电气系统

8.1 整车控制系统采用先进的电气控制系统，在驾驶室和车载设备上均设置操作控制面板，按键及开关设计人性化、操作便捷。

8.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，故障警示蜂鸣器、电瓶充电、卷帘门及踏板开启等指示信息等。

9. 电气及辅助系统

9.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯。

9.2 充电装置：安装快速充电装置，可对车辆蓄电池进行智能充电，可自动分离，也可手动分离。

9.3 照明灯：

驾驶室及乘员室内标配有照明灯；

上装两侧安装LED场地照明灯；

器材箱内各设置1个LED照明灯带。

9.4 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有7寸显示屏、主机存储128G，如下参考图:

10. 其他配置及说明

10.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

10.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

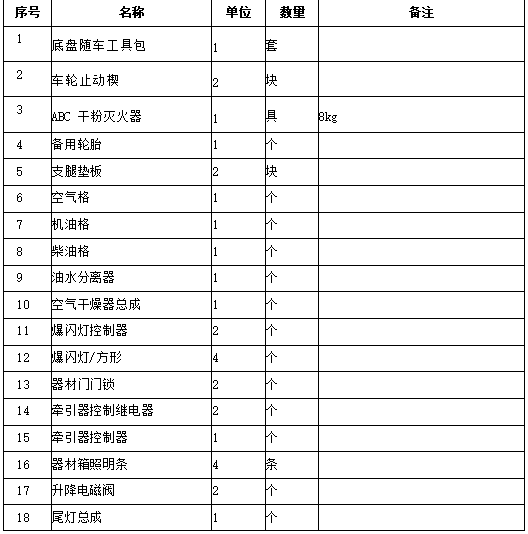

随车器材清单；

消防车交接清单；
