产品商标

适航牌

公告批次

366

产品名称

自装卸式消防车

产品型号

WKL5280TXFZX130

总质量(Kg)

27950

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

9510×2550×3690

整备质量(Kg)

27800

货厢尺寸(mm)

驾驶室准乘人数(人)

2

鞍座最大载质量(Kg)

接近角/离去角(°)

18/13

前悬/后悬(mm)

1500/2030

轴荷(Kg)

6210/10870/10870

最高车速(Km/h)

100

备注

整体式侧后防护结构,后防护离地高度:455mm,后伸:280mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有拉臂钩。

【底盘技术参数】

底盘型号

ZZ5357TXFV464MF1

底盘名称

消防车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

轴数

3

轮胎数

10

轴距 (mm)

4300+1400,4325+1350,4600+1400,4625+1350,4800+1400,4825+1350,5200+1400,

轮胎规格

385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR,3

钢板弹簧片数

10/12,4/12,4/5,4/-/-,11/12

前轮距(mm)

2110

燃料种类

柴油

后轮距(mm)

1830/1830,1850/1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC13.48-60

MC13H.57-61

MC13.50-61

MC11.46-61

MC11H.40-61

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

12419

13020

12419

10518

10518

356

422

371

341

319

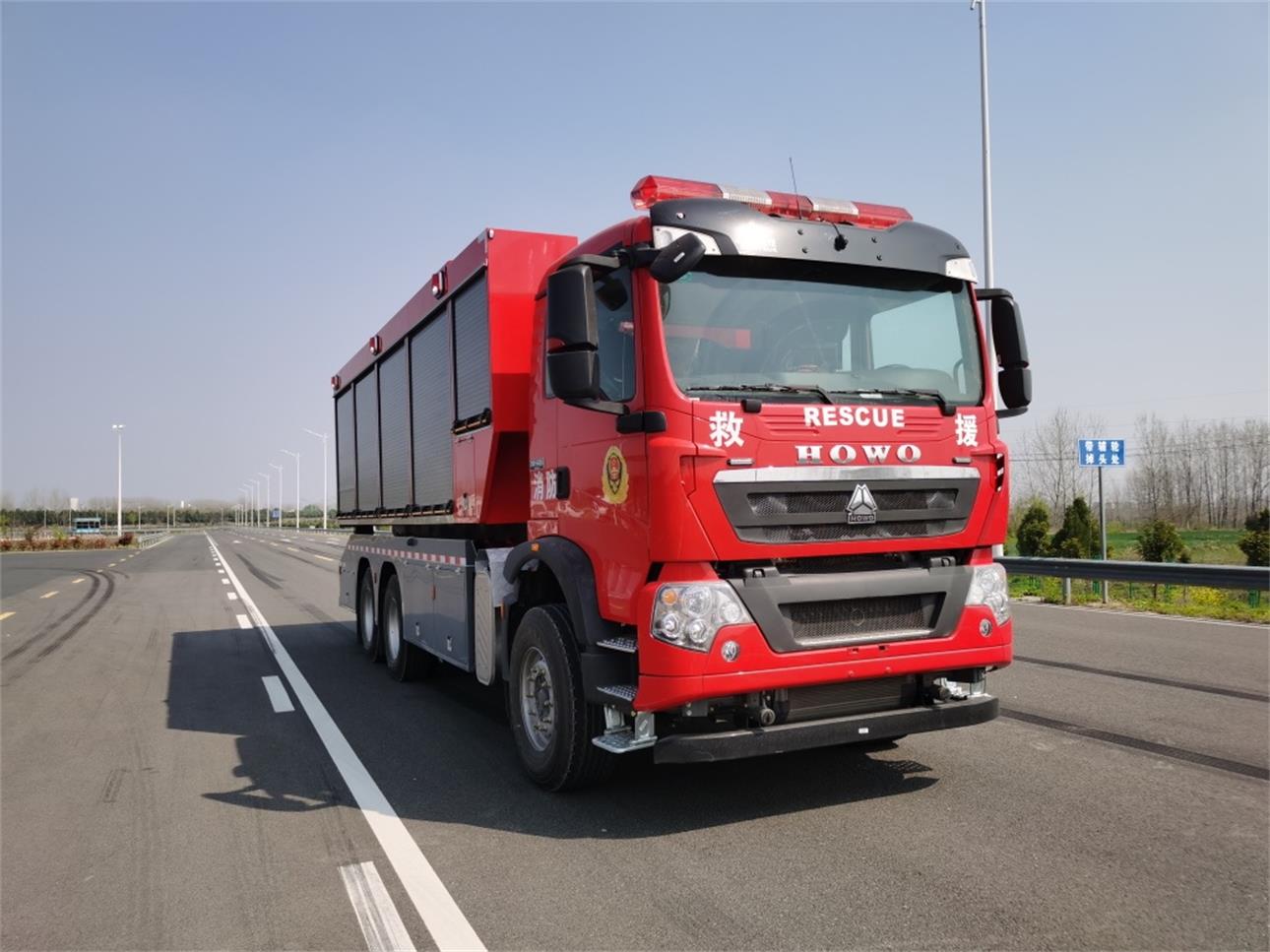

1.1 WKL5280TXFZX130自装卸式消防车符合消防车GB7956标准已经通过检测，性能优越，质量精良可靠。

1.2 外形尺寸：长×宽×高：9510×2550×3690mm。

1.3 设备参数：拉臂钩起升重量：20T；器材：130种。

1.4 采用重汽豪沃ZZ5357TXFV464MF1 6×4消防车专用底盘，排放标准为国六，发动机功率341kW。

1.5 乘员数：1+1。

1.6 最高车速：100km/h，带定速巡航和电子限速。

1.7 最小转弯直径：22m

1.8 接近角 /离去角 (°) ：18/13

2. 底盘及驾驶室

2.1 规格型号及驱动形式：重汽豪沃ZZ5357TXFV464MF1 6×4。

2.2 底盘允许载荷：35000kg，前桥9000kg、后桥26000kg。

2.3 轴距：4300+1400mm。

2.4 发动机：采用重汽MC11.46-61，六缸，涡轮增压中冷，电控共轨柴油机, DOC+DPF+SCR/ASC；额定功率341kW（460HP），最大扭矩2207Nm@1000-1400r/min；排放标准为国六，排量为10518ml。

2.5 变速箱：手动变速箱，9个前进挡，1个倒挡。

2.6 转向系统：BOSCH方向机，多功能方向盘，方向盘高度、角度可调。

2.7 制动系统：带刹车防抱死 (ABS)，双回路气压制动弹簧储能断气制动，发动机排气制动。

2.8 电气系统：整车24V直流电，发电机28V/80A 2.2kW，蓄电池2X12V/180Ah。

2.9 燃料：柴油箱300L。

2.10 轮胎：第一轴2*385/65 R22.5，第二、三轴4*315/80R22.5，备胎315/80R22.5

2.11 底盘原装单排双开门、平头驾驶室，全钢框架焊接结构，座位数6人（1+1+4），驾驶员空气悬架座椅，后排两侧设有上车踏板和安全扶手，驾驶室手电一体翻转，配置有空调、电源主开关、中控锁、电动车窗等。

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告等；加装警报器系统、360度全景影像系统和行车记录仪、卷帘门和踏板开启指示灯、上装电源开关、胎压显示等。

3. 消防车上装

3.1 结构设计：基本框架的前纵梁是钢板、角板，为提高断面系数，采用型钢焊接框架结构；为提高抗扭系数，横梁由特殊量封堵焊接。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

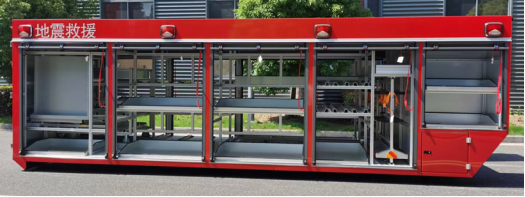

3.2 多功能器材模块箱：箱体左右两侧设有防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明。箱体内根据器材使用方式不 同设置有各种专用拖架、破拆工具拖架、抽屉、推车模块、可调器材盒等机构放 置和固定各种器材装备，在装卸和运输过程中不会发生移动。可放置器材：130件

3.3 储物箱：车辆设有防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷200kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 拉臂钩

4.1 品牌型号:扬州润泽RZLB20-60-5型拉臂勾；

最大起吊能力:20t；

自卸角度：50°；

液压系统最大工作压力：31MPa

装载作业时间：59.4s；

卸载作业时间：38.6s。

5. 电气系统

8.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

8.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

6. 电气及辅助系统

9.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装3个频闪灯，车身下方安装有标志灯，尾部设置示廓灯。

9.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

9.3 照明灯：

上装左右两侧各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

9.4 车辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，

7.  其他配置及说明

10.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

10.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

10.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 单位 数量 备注

1 底盘随车工具包 1 套

2 车轮止动楔 4 块

3 ABC 干粉灭火器 2 具 8kg

4 备用轮胎 1 个
