产品商标

适航牌

公告批次

377

产品名称

器材消防车

产品型号

WKL5170TXFQC20/XDSK

总质量(Kg)

16800

罐体容积(m3)

1.400

额定载质量(Kg)

1400

外形尺寸(mm)

10900×2520×3650

整备质量(Kg)

15250

货厢尺寸(mm)

驾驶室准乘人数(人)

2

鞍座最大载质量(Kg)

接近角/离去角(°)

16/8

前悬/后悬(mm)

1450/3400

轴荷(Kg)

7000/9800

最高车速(Km/h)

110

备注

清水罐容积:1.400立方米,水罐尺寸:2500×410×1400 mm,污水罐总容积:0.86立方米,污水罐Ⅰ容积0.430立方米,污水罐Ⅰ尺寸:890×700×720 mm,污水罐Ⅱ容积0.430立方米,污水罐Ⅱ尺寸:890×700×720 mm,两罐不能同时满载。后防护装置材料:Q235A,截面尺寸:140×80mm,与车辆连接方式:螺栓连接,后防护离地高度:490mm,EBS生产企业为采埃孚商用车系统(青岛)有限公司,型号为EBS3。主要专用装置有洗涤设备,作业时车厢两侧可扩展。

【底盘技术参数】

底盘型号

ZZ5206N501GF1

底盘名称

特种作业车底盘

商标名称

汕德卡牌

生产企业

中国重汽集团济南商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

4500,4700,5000,5200,5600,6050,4200,3900,5800,6300

轮胎规格

315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20

钢板弹簧片数

2/3+2,3/3+2,3/9+8,11/9+8

前轮距(mm)

1998,2035

燃料种类

柴油

后轮距(mm)

1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.35-60

MC07H.33-60

MC07H.29-60

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

7360

7360

7360

257

240

213

1、整车参数

▲1.1、整车单次最大洗衣工作能力不小于60kg；

▲1.2、整车单次最大干衣工作能力不小于60 kg；

1.3、改装后整车外形尺寸 (长×宽×高)mm：≥9000×2500×3800；

1.4 、驱动方式：4×2，驾驶室成员≥2人；

2、底盘主要技术参数

2.1、底盘型号：二类底盘；

2.2、底盘发动机：最大功率≥220kW；

2.3、最高车速：≥90km/h；

2.4、车辆最大总质量：满足GB 7956.1-2014《消防车　第1部分：通用技术条件》相关规定；

2.5、底盘前端设置拖钩，后端应设置牵引钩；

2.6、排放：国Ⅵ。

3、箱体

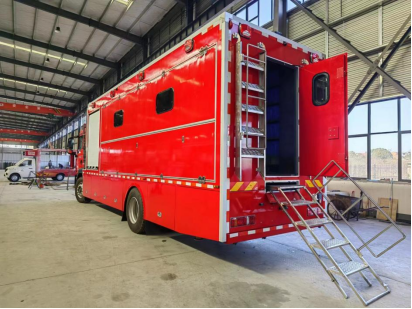

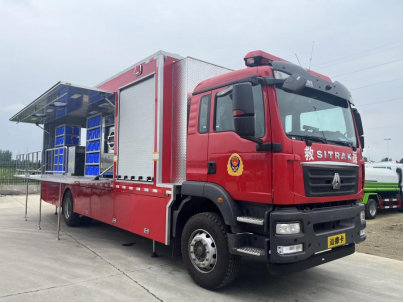

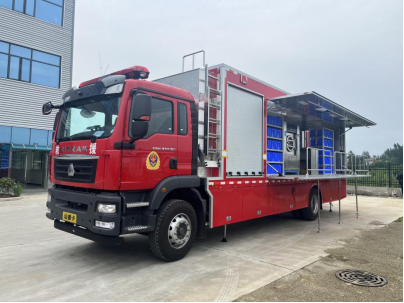

3.1厢体侧板采用上下翼展门和侧拉箱体结构，翼展门可实现展开、半展开作业，展开后下有多点支撑平台，上部翼展门设置有固定式晾衣架，打开可作为遮雨棚，下部翼展门设置不锈钢扶手，保证操作人员在车边时的安全；

3.2、厢体内外包型材、门结构采用阳极氧化处理过的铝型材，防腐耐用。各开孔和承重处均有骨架的预埋件。所有线束均预埋在箱板内，线束应有抗磨绝缘保护层。箱板结构要求具有环境适应性好及具有多种防护性能，隔热保温性，防雨、防火、防热辐射、防虫蛀等性能；

3.3、厢体下部设置裙箱，裙箱采用钢骨架铝蒙皮结构，裙箱下部铺设花纹铝板，并设置密封胶条；

3.4、车辆管路采用不锈钢材质，设置有保暖措施，并设置吹扫空气系统，可将管路残余水量排出干净，防止冬季冻裂管路；

3.5、车厢底部设有统一排水接口，口径为65mm，配备排水管供集中排放污水；

4、电气系统

4.1、车辆顶部安装有长排红色警灯，驾驶室内设置警灯警报器(功率≥100W)，厢体左右和后部安装有红白频闪灯和场地照明LED灯。

4.2、电路系统：电气设备，符合国家相关标准；警灯、爆闪灯为红色，带倒车影像（含雷达），360°行车记录仪，车载台，增加车门、安全带蜂鸣器；所有操作开关、仪表、器材架及车辆均有符合标准、规范的铭牌标志，显示值采用中国通用图标符号和计量标准，各类标牌牢固、清晰；

4.3、配备置物架、晾衣架、收纳箱等，满足日常使用需求；

4.4、整车配备交直流两种照明，满足工作照明和应急照明需求；

4.5、配备市电手动线缆盘2套≥30米，线缆规格：4*10mm²；

4.6、配置发电机（组），满足洗涤车所有设备同时开启的用电负荷需求，7米范围内工作噪音不大于56dB，可进行发电机（组）供电和市电供电两种模式的互相切换，市电供电部分宜采用两相电；

5、洗涤设备

5.1设置4套洗涤烘干设备，分别为10kg、25kg各两套，具有洗涤、脱水和烘干功能，其中10kg机组洗涤贴身衣物，25kg机组分别洗涤作训类服装及战斗服等救援衣物；

5.2能完成对作训服、战斗服和日常衣物等服装的洗脱烘，同时不损坏衣物原有性能；

6、水箱及管路

6.1、净水箱储水量：≥1000L，车载水处理装置，制水量≥1T/h，原水经过砂滤、碳滤、软水器等多重处理后，后达到生活用水要求，净化增配软体水罐及潜水泵；

6.2、净水箱采用优质304不锈钢材质制作，具有保温层，耐腐蚀。净水箱前后设有加强结构。箱体内设置纵、横防荡板；

6.3、净水箱具有电加热功能，能保证在高寒地区执勤时净水箱内部不结冰；

6.4、设有液位计，能监测水液位，同时具有低液位报警功能。

6.5、配有吹扫装置，在不使用时能将管路内液体吹扫干净。

6.6、设置φ65mm、50mm、25mm等多个口径进水口，具体有采购方确认。
