产品商标

适航牌

公告批次

368

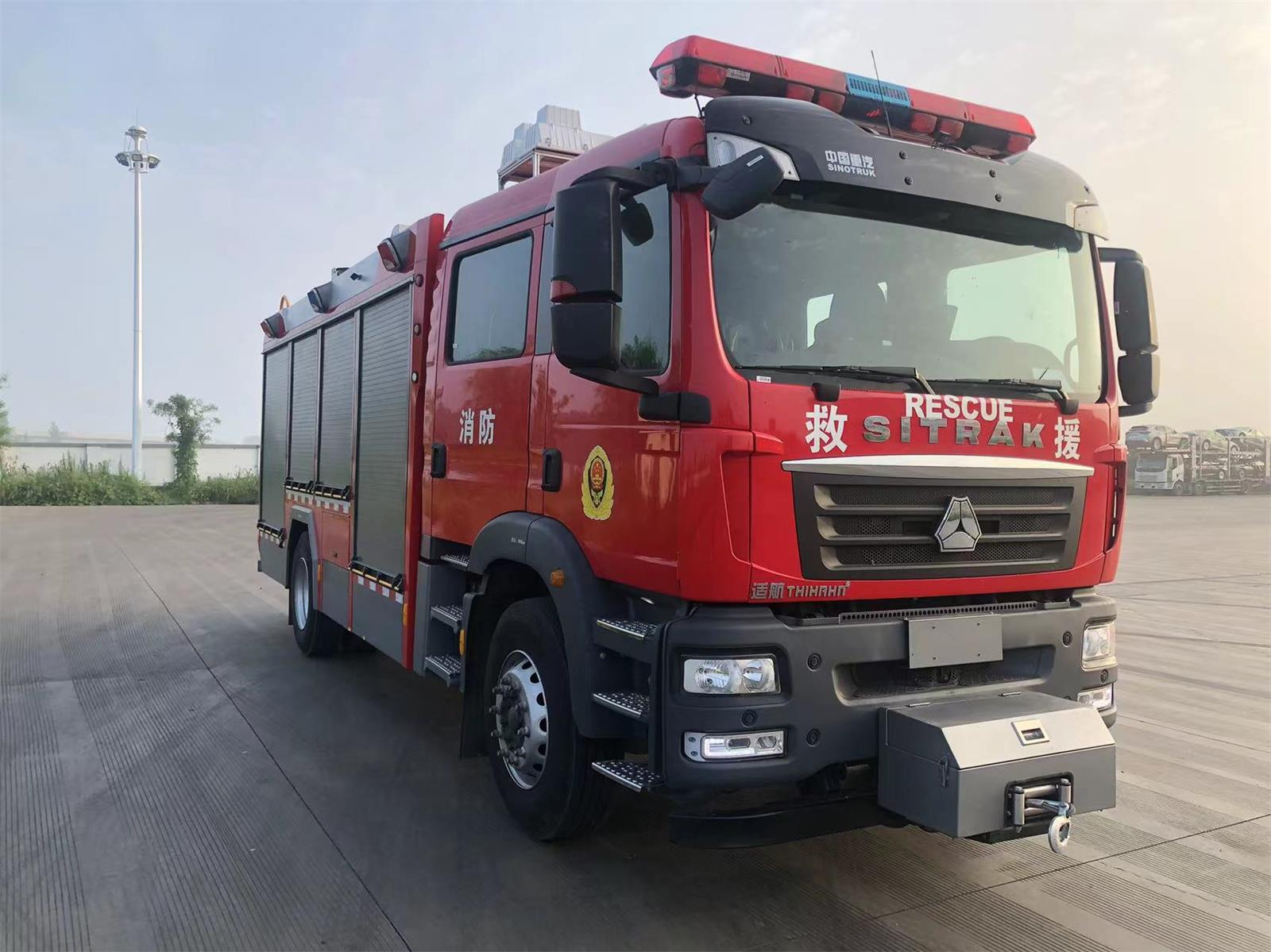

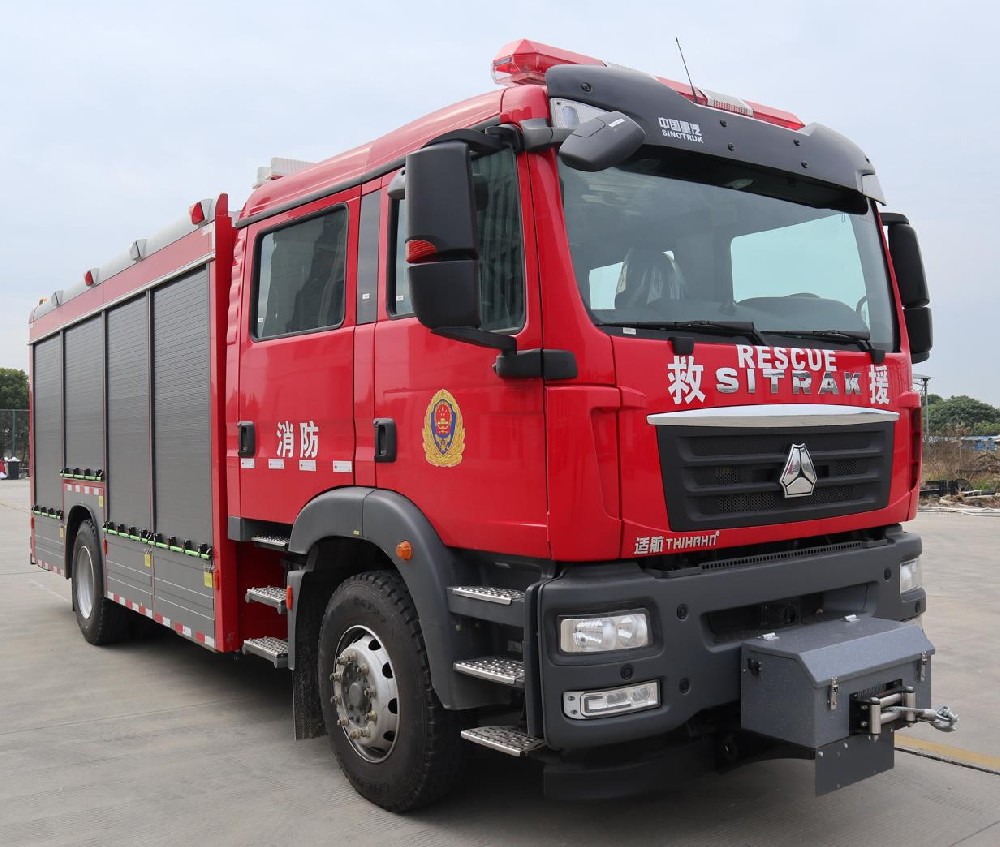

产品名称

压缩空气泡沫消防车

产品型号

WKL5170GXFAP50

总质量(Kg)

16630

罐体容积(m3)

4.780

额定载质量(Kg)

4780

外形尺寸(mm)

9110×2530×3750

整备质量(Kg)

11400

货厢尺寸(mm)

驾驶室准乘人数(人)

2+4

鞍座最大载质量(Kg)

接近角/离去角(°)

12/10

前悬/后悬(mm)

1450/2520

轴荷(Kg)

6000/10630

最高车速(Km/h)

95

备注

罐体总容积为4.780立方米,水罐容积:3.100立方米,水罐尺寸:1790×1310×1380mm,A类泡沫液罐容积:0.500立方米,A类泡沫液罐尺寸:760×860×800mm.B类泡沫液罐容积:1.180立方米,B类泡沫液罐尺寸:590×1430×1440mm.整体式侧防护结构,后防护装置材料:Q235A ,截面尺寸:80×120mm,与车辆连接方式:螺栓连接,后防护离地高度:420mm.前伸:440mm.ABS生产企业为采埃孚商用车系统(青岛)有限公司,型号为4460046300.主要专用装置有压缩空气泡沫系统,消防泵,消防炮.

【底盘技术参数】

底盘型号

ZZ5206N471GF5

底盘名称

特种作业车底盘

商标名称

汕德卡牌

生产企业

中国重汽集团济南商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

4500,4700,4200,5000,5200,5600,5800,3900,6000

轮胎规格

315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20

钢板弹簧片数

2/3+2,3/3+2,3/9+8,11/9+8,4/5

前轮距(mm)

1998,2035

燃料种类

柴油

后轮距(mm)

1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.33-60

WP8.350E61

MC11.40-60

中国重型汽车集团有限公司

潍柴动力股份有限公司

中国重型汽车集团有限公司

7360

7800

10518

240

257

297

1.1 江苏沃克莱WKL5170GXFAP50压缩空气泡沫消防车符合国家消防车相关标准，已通过检测，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：9110×2530×3750mm。

1.3 消防系统主参数：罐体容积4.78m³，水罐容积3100kg、A类泡沫500kg，B类泡沫罐1180kg（或其他规格），消防泵在1.0MPa压力额定流量为60L/s，消防炮流量48L/s。

1.4 采用ZZ5206N471GF5 4×2消防车二类底盘，排放标准为国六，发动机功率257kW。

1.5 车辆乘员数：6人（2+4）。

1.6 最高车速：95km/h(电子限速89 km/h)。

1.7 最小转弯直径（m）：17。

1.8 接近角/离去角（°）：12/10。

2. 底盘及乘员室

2.1 规格型号及驱动形式：ZZ5206N471GF5 4×2。

2.2 底盘允许载荷：20100kg，前桥7100kg、后桥13000kg。

2.3 轴距：4700mm。

2.4 发动机：6缸，涡轮增压中冷，电控共轨柴油机DOC+DPF+SCR/ASC；最大输出功率257kW（349HP）@2200rpm，最大扭矩1400Nm@1200-1600rpm；排放标准为国六，排量为7360ml。

2.5 变速箱：HW19709XST手动变速箱，档位布置：9个前进档+1个倒档

2.6 转向系统：左置

2.7 制动系统：EBS+ESC、双回路气压制动、弹簧储能断气制动、发动机排气制动。

2.8 电气系统：整车采用24V直流电，MAN电瓶箱，180AH普通蓄电池，驾驶室内有电源总开关。

2.9 燃料：柴油箱200L。

2.10 轮胎：采用子午线钢丝轮胎，且配备胎压监测系统，7条295/80R22.5轮胎。

2.11 驾驶室：驾驶室颜色：消防红色

原装四门双排驾驶室

座位布置：主驾空气悬挂座椅+副驾单人座椅+后排4人座椅 （2+4）

驾驶室主要配置：驾驶室中控门锁+钥匙控制，带电加热及电动调整的后视镜，后视镜带广角，电动玻璃升降器，手电一体驾驶室举升。TFT仪表、MP5娱乐系统、CAN总线+BCU系统。

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

3. 消防车上装

3.1 结构设计：铝制框架结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部为器材箱，中部为载液罐，罐体两侧为器材箱，后部为泵房。

3.2 储物箱：车辆设有（9个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方及后桥轮胎处设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷250kg，便于取放储物箱内器材。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为3100kg；

材质：采用优质304不锈钢材料，罐体经过前处理并设有防腐措施，能更好地保护罐体免被腐蚀。

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个液位计等；

注水口： 2个DN80外加注口，带球阀及接口。

4.2 A类泡沫罐：容量为500kg；

材质：采用优质304不锈钢材料，罐体经过前处理并设有防腐措施，能更好地保护罐体免被腐蚀。

配置：顶部设有500mm人孔， 1个液位计，1套呼吸阀，污水排放口。

加注口：1个DN40加注口，带球阀及接口。

4.3 B类泡沫罐：容量为1180kg；

材质：采用优质304不锈钢材料，罐体经过前处理并设有防腐措施，能更好地保护罐体免被腐蚀。

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个液位计等；

注水口： 2个DN80外加注口，带球阀及接口。

4.4 采用内置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

5. 消防泵

5.1 品牌型号：上海茸申消防器材有限公司CB10/60-RS消防泵。

5.2 材质：泵体、叶轮采用防腐蚀铝合金材质，泵轴采用不锈钢；

5.3 额定流量：10bar压力时流量60L/s。

5.4 真空泵：活塞式抽真空系统；最大真空度85kPa，7.0m吸深,引水时间22.82s。

5.5 管路配置：

车辆尾部1个DN150外吸水口、左右两侧各2个DN80水出口，1条DN80向消防炮供水管、1条DN150罐出水管、1条DN65向罐注水管，左右两侧各1个DN65 CAFS出口,排水排液管路各1条等标准配置管路，所有与泡沫接触的管路均是耐腐蚀的；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，泡沫液罐与泡沫液泵或泡沫比例混合器输液管路为 GB/T3181 规定 Y08 深黄色，出水管路为R03大红色。

6. CAFS系统

6.1 成都德川消防科技有限公司DC-CAFS60/45N压缩空气泡沫系统：

该系统由水泵、空压机系统，泡沫比例混合器和泡沫出口自动控制阀等组成 。

泡沫流量：干泡沫：≥6L/s(水)+100L/s(空气)@0.85MPa；湿泡沫：≥12L/s(水)+100L/s(空气)@0.85MPa；

A类泡沫混合比调节范围：0.1～1%。干湿调节：自动调节。

6.2 空气压缩机系统：ROTORCOMP

型号：NK100-V001

性能：600L/s@0.80MPa

冷却方式：热交换器，利用水泵水冷却

润滑油型号：壳牌确能力 S46

6.3 泡沫比例混合系统：

品牌型号：DC-AF12/10

比例范围：可自动选择泡沫1-10%电脑自动调节；

6.4 泡沫泵：

型号：B-FOAM-07型

品牌：意大利

流量：22L/min

6.5 泡沫出口控制系统

压缩空气泡沫系统的信息及控制，通过触摸屏来实现

工作模式：“纯水”，“湿泡沫”，“干泡沫”，“空气”，“关闭”

泡沫调节：程序预先设定干湿程度，用户亦可自行更改。

7. 消防炮

7.1 品牌型号：法国博克PL10/48-LMP80型多功能消防炮。

7.2 性能参数：额定流量为48L/s，无风状态下水射程76m、泡沫62m，水平回转角度360°、垂直俯仰角-30°至+90°（根据不同车身结构有调整）。

8. 发电机

8.1 品牌型号: SH6500EX日本泽藤；            燃油类型：汽油

额定功率：5.0KW；                      额定频率：50HZ；

额定电压：220V；                        功率因数：1；

启动系统：手动；                        连续工作时间：10h

附件：配接地器总成一根。

9. 升降照明灯

9.1 品牌：上海华度 型号：YZH2.4-4.8C

灯组功率及型式：4×600W LED灯；工作电压：AC220V；

灯具防护等级：IP65   升降杆高度：7.5M(距离地面)

10. 牵引绞盘

10.1 品牌型号：美国冠军N12000XF

10.2 拉力：5T

10.3 钢丝绳尺寸：11mmX38m

10.4 驱动方式：电动DC24V

11. 控制系统

11.1 整车控制系统采用先进的电气控制系统，在泵房设置操作控制面板，按键及开关设计人性化、操作便捷。

11.2 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、水泵启闭、转速加减、泡沫比例选择、CAFS调节、罐出水、罐注水、炮出水、急停，水泵转速、真空度、出水压力、液位等显示信息，相关报警提示信息，等等。

12. 电气及辅助系统

12.1 警灯及警报器：

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯；

驾驶室顶部设置1个长排警灯，1个200W警报器。

12.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

12.3 场地照明灯：

上装两侧安装45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

上装后部安装消防探照灯1个，用于夜间救援作业辅助照明。

12.4 一路护航系统：配置一路护航系统，系统包含一路护航系统软件，车载主机，固态硬盘，摄像机，主机视频连接线等配套硬件，硬件与原系统适配。

12.5 辆配置高清360度影像系统（内存128G），集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有7寸显示屏，

13. 其他配置及说明

13.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

13.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

13.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格/参数 数量 单位

1 消防水带（卡式） 16-65-20 6 盘

2 消防水带（卡式） 16-80-20 4 盘

3 无后座力水枪（卡式） QLD6.0/8.0Ⅲ-B型 2 支

4 A类泡沫专用枪（卡式） QCAFS 0.8/25-KY65 2 支

5 异型快速接口（内扣转螺纹） KD150/100 1 个

6 吸水管（内扣） φ150×2000 4 根

7 吸水管扳手 6" 2 把

8 滤水器（内扣） FLF150 1 只

9 集水器（内扣转80雄） JII150/80×2-1.6 1 个

10 三分水器（卡式雄分雌） FⅢ80/65×3-1.6 1 个

11 快速接口外吸管（A类） DN25 1 根

12 异型接口 KXK65内扣/80雌 2 个

13 异径接口 KJ65/80 4 个

14 水带护桥 FH80/90×555×570 2 个

15 水带包布 QH16044X 4 件

16 水带挂钩 QH16045X 4 件

17 地上消火栓扳手 FB400 1 件

18 地下消火栓扳手 FBA800 1 件

19 灭火器 MFCZ/ABC3 1 具

20 轮楔  2 件
