产品商标

适航牌

公告批次

372

产品名称

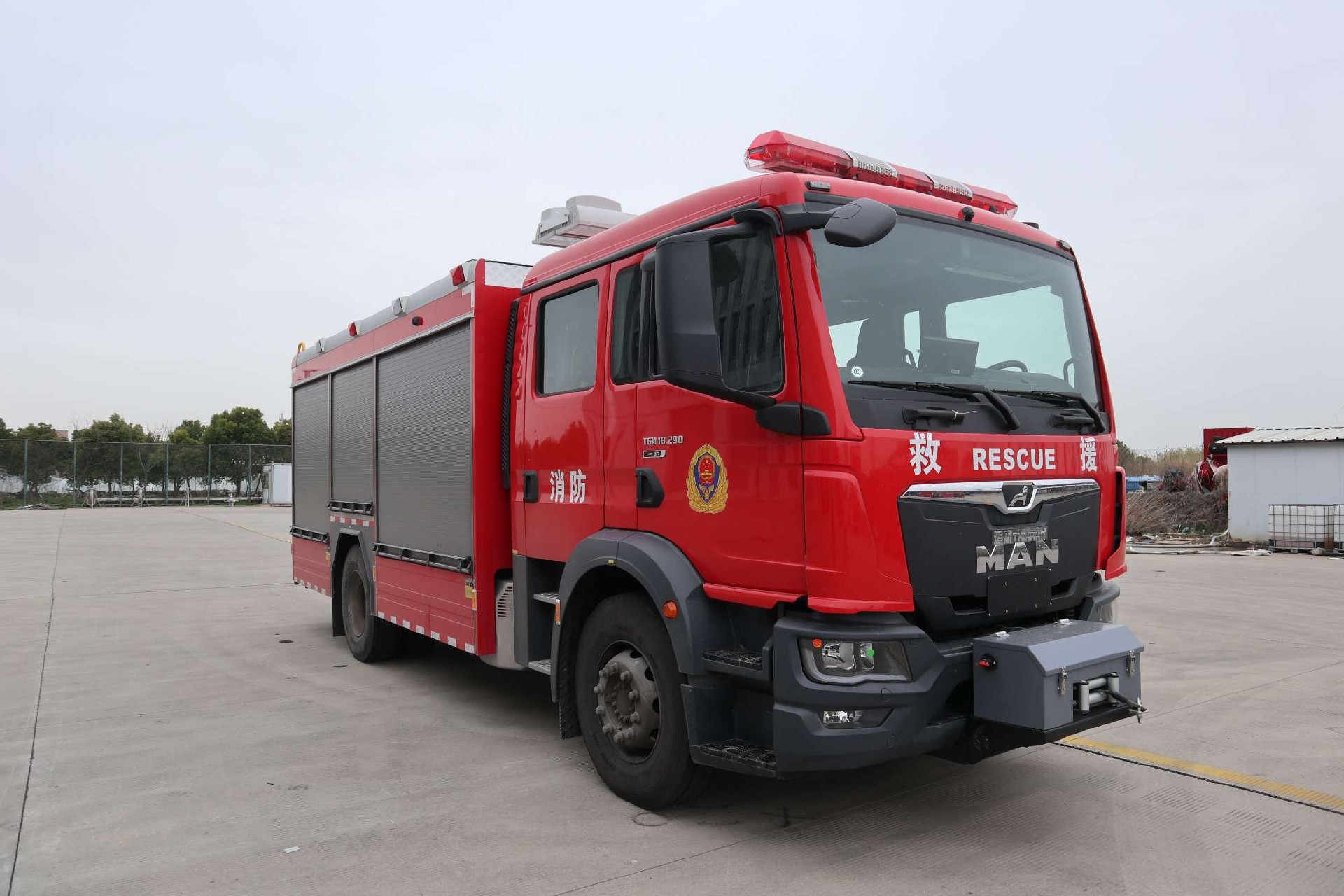

压缩空气泡沫消防车

产品型号

WKL5160GXFAP50/MN

总质量(Kg)

16300

罐体容积(m3)

5.000

额定载质量(Kg)

5000

外形尺寸(mm)

8730×2530×3500

整备质量(Kg)

10850

货厢尺寸(mm)

驾驶室准乘人数(人)

2+4

鞍座最大载质量(Kg)

接近角/离去角(°)

16/11

前悬/后悬(mm)

1400/2515

轴荷(Kg)

5630/10670

最高车速(Km/h)

95

备注

罐体总容积为5.000立方米,水罐容积:4.000立方米,水罐尺寸:2450×1160 ×1450mm,A类泡沫液罐容积:0.500立方米,A类泡沫液罐尺寸:860× 1160×515mm,B类泡沫液罐容积:0.500立方米,B类泡沫液罐尺寸:860× 1160×515mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:140×80mm,与车辆连接方式:螺栓连接,后防护离地高度:455mm,前伸:390 mm。EBS生产企业为WABCO,型号为480020XXX0。主要专用装置有压缩空气泡沫系统、绞盘、照明灯具。

【整车其他参数】

底盘型号

TGM18.290B

轮胎数

6

轴数

2

轴距 (mm)

4425

轮胎规格

295/80R22.5

钢板弹簧片数

1/4

前轮距(mm)

2066

燃料种类

后轮距(mm)

1802

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D0836LFLBG

德国曼恩商用车辆股份公司

6871

215

1.1 江苏沃克莱WKL5160GXFAP50/MN压缩空气泡沫消防车符合国家消防车相关标准并通过检测，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：8730×2530×3500mm。

1.3 消防系统主参数：水罐容积4000kg、A类泡沫500kg、B类泡500kg（或其他规格），消防泵在10bar压力额定流量为3600L/min，消防炮流量2880L/min。

1.4 采用MAN 18.290 4×2消防车专用底盘，排放标准为国六，发动机功率213kW。

1.5 车辆乘员数：6人（1+1+4）。

1.6 最高车速：95km/h，带定速巡航和电子限速。

2. 底盘及乘员室

2.1 规格型号及驱动形式：MAN 18.290 4×2。

2.2 底盘允许载荷：18000kg，前桥7000kg、后桥11000kg。

2.3 轴距：4425mm。

2.4 发动机：MAN直列六缸柴油发动机（应急服务类车辆，不限扭发动机），采用EDC电子控制，高压共轨喷射技术，配涡轮增压器和中冷器，火焰启动系统，巡航控制系统，两级加热式燃油滤清器。尾气排放系统采用SCR技术+CRT颗粒捕捉器；最大输出功率213kW（290HP）@2200rpm，最大扭矩1150Nm@1200rpm；排放标准为国六，排量为6900ml。

2.5 变速箱：ZF手动变速箱，档位布置：9个前进档+1个倒档,变速箱管理系统（VSM），分动箱：G102。

2.6 转向系统：左置，多功能方向盘，液压助力，方向盘高度和倾角可调，方向盘锁定功能。

2.7 制动系统：前桥盘式制动/后桥盘式制动

独立双回路压缩空气制动系统，最大制动压力12巴，带制动系统漏气保护功能，EBS电子控制制动系统，ABS防抱死制动系统，发动机排气制动，加热式空气干燥器。

2.8 电气系统：整车采用24V直流电，标配发电机，电瓶2×12伏/175安培时，驾驶室内有电源总开关。

2.9 燃料：柴油箱150L，尿素27L。

2.10 轮胎：采用子午线钢丝轮胎，且配备胎压监测系统，7条295/80R22.5轮胎。

2.11 驾驶室：驾驶室颜色：消防红色

原装四门双排驾驶室

座位布置：主驾空气悬挂座椅+副驾单人座椅+后排4人座椅 （1+1+4）

驾驶室主要配置：驾驶室中控门锁，手动天窗，前排两侧电动门窗，电动调节加热式后视镜，两侧电动调节加热式广角后视镜，副驾驶侧电动调节加热式下视镜，前望地镜，冷暖空调系统，车载多媒体系统（7英寸彩屏），阅读灯，点烟器，驾驶室降噪处理。

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。驾驶室及内部参考图如下：

3. 消防车上装

3.1 结构设计：钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2 储物箱：车辆设有（7个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方及后桥轮胎处设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷250kg，便于取放储物箱内器材。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为4000kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口： 2个DN80外加注口，带球阀及接口。

4.2 A类泡沫罐：容量为500kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：顶部设有200mm检查孔， 1个电子液位计，1套呼吸阀，污水排放口。

加注口：1个DN50加注口，带球阀及接口。

4.3 B类泡沫罐：容量为500kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有纵向防荡板，顶部设有200mm检查孔，1套呼吸阀，污水排放口，1个电子液位计等。

加注口：1个DN50外加注口，带球阀及接口

4.4 采用内置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

5. 消防泵

5.1 品牌型号：哥达瓦有限公司生产德CB10/60-MBP低压消防泵。

5.2 材质：青铜叶轮及耐磨环，不锈钢泵轴，机械密封，铸铁泵体及泵盖；

5.3 额定流量：10bar压力时流量3600L/min，。

5.4 真空泵：电动旋片真空泵，无需润滑油；最大真空度87%，7.0m吸深下引水时间49s。

5.5 管路配置：

尾部1个DN150外吸水口，左右两侧各1个DN80水/泡沫出口，左右两侧各1个DN65 CAFS出口，1个DN50外吸泡沫口，一套排水管路等标准配置管路；所有与泡沫接触的管路均是耐腐蚀；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路为R03大红色，泡沫液罐盖与泡沫液管路为GB/T3181规定Y08深黄色。

6. CAFS系统

6.1 湖南湘淼消防设备有限公司WIT-CAFS-60/100压缩空气泡沫系统：

该系统由水泵、空压机系统，泡沫比例混合器和泡沫出口自动控制阀等组成 。

泡沫流量：干泡沫：≥6L/s(水)+100L/s(空气)@0.85MPa；湿泡沫：≥12L/s(水)+100L/s(空气)@0.85MPa；

A类泡沫混合比调节范围：0.1～1%。干湿调节：自动调节。

6.2 空气压缩机系统：

型号：德国CF90D

性能：100L/s@0.90MPa

冷却方式：热交换器，利用水泵水冷却

润滑油型号：壳牌确能力 S46

6.3 泡沫比例混合系统：

品牌型号：Intclligcn-3智能控制系统

比例范围：可自动选择泡沫1-10%电脑自动调节；

6.4 泡沫泵：

型号：B-FOAM-07型

品牌：意大利

流量：22L/min

6.5 泡沫出口控制系统

压缩空气泡沫系统的信息及控制，通过触摸屏来实现

工作模式：“纯水”，“湿泡沫”，“干泡沫”，“空气”，“关闭”

泡沫调节：程序预先设定干湿程度，用户亦可自行更改。

7. 消防炮

7.1 品牌型号：成都威斯特PLKD10/48型多功能消防炮。

7.2 性能参数：额定流量为48L/s，无风状态下水射程70m、泡沫58m，水平回转角度340°、垂直俯仰角-30°至+70°（根据不同车身结构有调整）。

7.3 操作控制：采用无线遥控器操作（最大遥控距离150m），炮身设有应急手动操作装置。

8. 发电机

8.1 品牌型号: SH6500EXS日本泽藤；             燃油类型：汽油

额定功率：5kW（5.6KVA）；                  额定频率：50HZ；

额定电压：220V；                           功率因数：0.8；

启动系统：电启动；                         连续工作时间：10h

附件：配接地器总成一根，带滑轨和托架。

9. 升降照明灯

9.1 品牌型号：博灿气动升降照明灯；

灯组功率：2×1000W  LED，使用电压：220V；

升降高度：约7.5m；

操作方式：无线遥控和面板操作。

10. 牵引绞盘

10.1 品牌型号：美国冠军N12000XF

10.2 拉力：5T

10.3 钢丝绳尺寸：10.3mmX38m

10.4 驱动方式：电动DC24V

11. 控制系统

11.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

11.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

11.3 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、水泵启闭、转速加减、泡沫比例选择、CAFS调节、罐出水、罐注水、炮出水、急停，水泵转速、真空度、出水压力、液位等显示信息，相关报警提示信息，等等。

12. 电气及辅助系统

12.1 警灯及警报器：

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯；

驾驶室顶部设置1个长排警灯，1个100W警报器，驾驶室内设有麦克风。

12.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

12.3 场地照明灯：

驾驶室和独立乘员室内标配有照明灯；

上装两侧安装45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

12.4 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏，

13. 其他配置及说明

13.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

13.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

13.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1.1 底盘随车工具 适配 1套

2. 干粉灭火器 2kg  ABC型 1个

3. 备胎（包含轮毂） 适配 1个

4. 吸水管 DN150，长度2米 4根

5. 吸头护网 DN150型 2个

6. 吸水管扳手 FS150 2个

7. 外吸泡沫管 内扣DN65,2m 1根

8. 消防水带 20-65-20 6盘

9. 消防水带 20-80-20 6盘

10. 多功能水枪 QLD6.0/8Ⅲ（KYKA65） 2只

11. 集水器 JⅡ150/80×2 (KY/KYKA) 1个

12. 分水器 FⅢ80/65×3（KYKA/KYK） 1个

13. 水带护桥 HQ80，橡胶材质 1对

14. 水带包布 常规型号 4个

15. 水带挂钩 常规型号 4个

16. 异径转换接口 KYKA80/KYK65 2个

17. 异型转换接口 KY80/KYK80、KY65/KYK80 各1个

18. 消火栓专用接口 KY150/KT100 1个

19. 地上消火栓扳手 FB 400 1个

20. 地下消火栓扳手 FBA 800 1个

21. ABC扳手 FS50-100 1个
