产品商标

适航牌

公告批次

369

产品名称

泡沫消防车

产品型号

WKL5420GXFPM240

总质量(Kg)

42000

罐体容积(m3)

23.600

额定载质量(Kg)

23600

外形尺寸(mm)

11900×2540×3760

整备质量(Kg)

18250

货厢尺寸(mm)

驾驶室准乘人数(人)

2

鞍座最大载质量(Kg)

接近角/离去角(°)

18/12

前悬/后悬(mm)

1500/2450

轴荷(Kg)

8800/8000/12600/12600

最高车速(Km/h)

90

备注

罐体总容积为23.600立方米,水罐容积:19.800立方米,水罐尺寸:5800×2450×1460mm, 泡沫液罐容积:3.800立方米,泡沫液罐尺寸:1620×1650×1460mm。整体式侧防护结构, 后防护装置材料:Q235A,截面尺寸:80×120mm,与车辆连接方式:螺栓连接,后防护离 地高度:500mm,ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。

【底盘技术参数】

底盘型号

ZZ5447TXFV466MF1

底盘名称

消防车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

轴数

4

轮胎数

12

轴距 (mm)

1950+4600+1400,1950+4625+1350,1950+4800+1400,1950+4825+1350,1950+4500+1400,1950+4525+1350,1950+4600+1400,1950+4625+1350,

轮胎规格

385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR,385/65R22.5 20PR/315/80R22.5 18PR,385/65R22.5 20PR/12.00R20 18PR

钢板弹簧片数

11/11/12,4/4/5,4/4/-/-

前轮距(mm)

2110/2110

燃料种类

柴油

后轮距(mm)

1830/1830,1850/1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC13H.57-61

MC13H.60-61

MC11.44-60

MC13.48-60

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

13020

13020

10518

12419

422

444

327

356

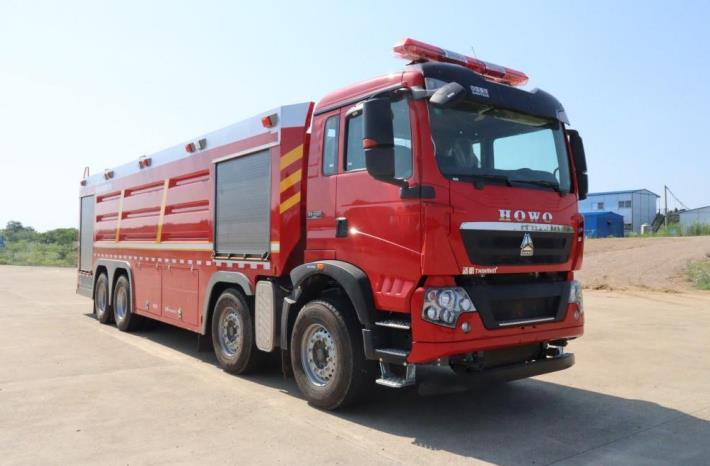

1.1 WKL5420GXFPM240泡沫消防车符合国家相关消防车标准，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：11900×2540×3760mm。

1.3 消防系统主参数：水19800kg，泡沫3800kg，消防泵在10bar压力额定流量为6000L/min，消防炮流量4800L/min。

1.4 采用重汽豪沃ZZ5447TXFV466MF1消防车专用底盘，排放标准为国六，发动机功率341kW。

1.5 最高车速：90km/h，带定速巡航和电子限速。

1.6 接近角/离去角（°）：18/12

2. 底盘及驾驶室

2.1 规格型号及驱动形式：豪沃ZZ5447TXFV466MF1 8×4。

2.2 底盘允许载荷：44000kg，前桥18000kg、后桥26000kg。

2.3 发动机：采用重汽MC11.46-61，6 缸，涡轮增压中冷，电控共轨柴油机, DOC+DPF+SCR/ASC；额定功率341kW（460HP），最大扭矩2200Nm@1000-1400r/min；排放标准为国六，排量为10520ml。

2.4 变速箱：采用重汽HW25712XSTL，手动变速箱，12个前进挡，2个倒挡。

2.5 取力器：底盘原装全功率取力器HW160QZ。

2.6 制动系统：电子刹车系统ABS，行车制动系型式：双回路气压制动，驻车制动系型式：弹簧储能断气制动，辅助制动系型式：发动机排气制动。

2.7 电气系统：整车24V直流电，发电机功率2.2kW，电瓶2×12V/180Ah，开通CAN总线控制。

2.8 燃料：柴油箱300L，油箱口带过滤网，油箱盖带锁，尿素90L。

2.9 轮胎：前桥4×385/65 R22.5，后桥8×315/80 R22.5，备胎1×315/80 R22.5。

2.10 驾驶室：底盘原装两门单排驾驶室，座位数2，空气悬挂司机座椅，中控门锁+钥匙控制，带电加热及电动调整的后视镜及广角镜或者后视镜带广角，电动玻璃升降器、中控门锁+钥匙控制、冷暖空调，手电一体驾驶室举升。

2.11 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

3. 消防车上装

3.1 结构设计：钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2 储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷200kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为19800kg；

材质：采用高强度304不锈钢材料，经久耐用、性能稳定、重量轻，具有高强度、抗冲击性、抗耐腐蚀性等优点，具有良好的阻燃性能；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各2个DN80外加注口，带球阀及接口。

4.2 泡沫罐：容量为3800kg；

材质：采用高强度304不锈钢材料，经久耐用、性能稳定、重量轻，具有高强度、抗冲击性、抗耐腐蚀性等优点，具有良好的阻燃性能；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

4.3 采用外置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

5. 消防泵

5.1 品牌型号：上海茸申公司CB10/100-1S低压消防泵

5.2 材质：泵体、叶轮采用防腐蚀铝合金材质，泵轴采用不锈钢；

5.3 额定流量：10bar时流量为6000L/min。

5.4 真空泵：电动真空泵；最大真空度87%，7.0m吸深下引水时间78s。

5.5 管路配置：

车辆尾部2个DN150内扣式外吸水口、左右两侧各2个DN80、2个DN65快插雌出水口、1条DN125向消防炮供水管、1条DN150罐出水管、1条DN65向罐注水管，1条排水管路等标准配置管路，所有与泡沫接触的管路均是耐腐蚀的；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路为R03大红色。

6. 消防炮

6.1 品牌型号：成都威斯特PL8/80固定式消防炮

6.2 性能参数：额定流量可调4800L/min；，无风状态下水射程85m，泡沫射程80m，水平回转角度340°、垂直俯仰角-30°至+70°（根据不同车身结构有调整）。

6.3 操作控制：采用无线遥控器操作（最大遥控距离150m），炮身设有应急手动操作装置。

7. 控制系统

7.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

7.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

7.3 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、发动机启停、水泵取力、转速加减、泡沫比例选择、罐出水、罐注水、炮出水、急停，水泵转速、真空度、出水压力、液位等显示信息，相关报警提示信息，等等。

8. 电气及辅助系统

8.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯。

8.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

8.3 照明灯：

两侧顶部各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

8.4 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G

9. 其他配置及说明

9.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

9.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

9.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1 底盘随车工具 适配 1套

2 干粉灭火器 2kg  ABC型 1个

3 备胎（包含轮毂） 适配 1个

4 吸水管 DN150，长度2米 4根

5 吸头护网 DN150型 2个

6 吸水管扳手 FS150 2个

7 外吸泡沫管 DN65,2米 1根

8 消防水带 20-65-20 5盘

9 消防水带 20-80-20 5盘

10 多功能水枪 QLD6.0/8Ⅲ（KYKA65） 2只

11 集水器 JⅡ150/80×2 (KY/KYKA) 1个

12 分水器 FⅢ80/65×3（KYKA/KYK） 1个

13 水带护桥 HQ80，橡胶材质 1对

14 水带包布 常规型号 4个

15 水带挂钩 常规型号 4个

16 异径转换接口 KYKA80/KYK65 2个

17 异型转换接口 KY80/KYK80、KY65/KYK80 各1个

18 消火栓专用接口 KY150/KT100 1个

19 地上消火栓扳手 FB 400 1个

20 地下消火栓扳手 FBA 800 1个

21 ABC扳手 FS50-100 1个
