产品商标

适航牌

公告批次

370

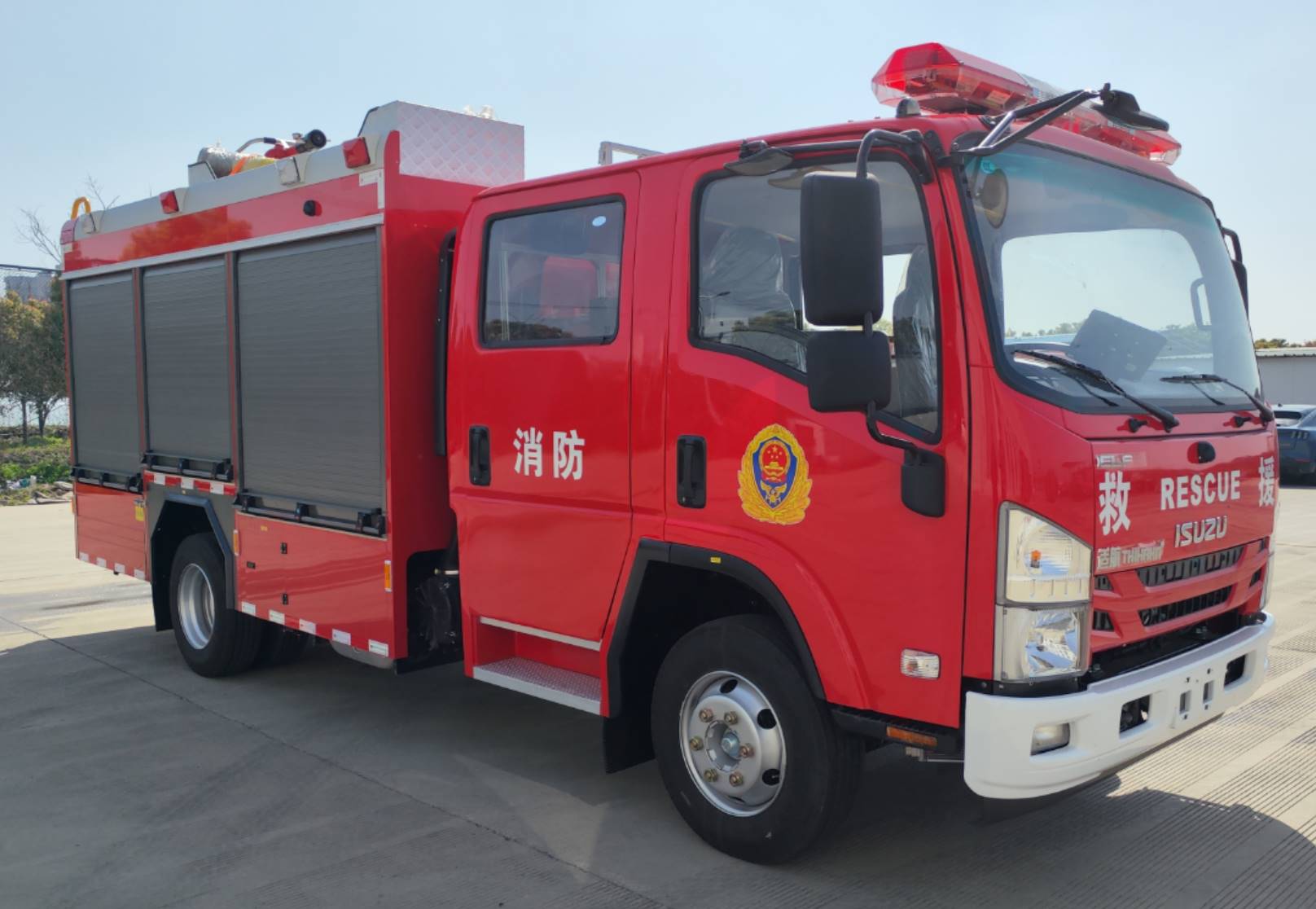

产品名称

水罐消防车

产品型号

WKL5100GXFSG35/WL

总质量(Kg)

10200

罐体容积(m3)

3.550

额定载质量(Kg)

3550

外形尺寸(mm)

6830×2270×3220

整备质量(Kg)

6200

货厢尺寸(mm)

驾驶室准乘人数(人)

3+3

鞍座最大载质量(Kg)

接近角/离去角(°)

22/15

前悬/后悬(mm)

1110/1905

轴荷(Kg)

3450/6750

最高车速(Km/h)

105

备注

水罐容积:3.550立方米,水罐尺寸:2500×1455×1535mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×120mm,与车辆连接方式:螺栓连接,后防护离地高度:480mm。ABS生产企业为浙江亚太机电股份有限公司,型号为APG3550500H1。主要专用装置有消防泵、消防炮。

【底盘技术参数】

底盘型号

QL1110ANKWY

底盘名称

载货汽车底盘

商标名称

五十铃牌

生产企业

庆铃汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3815,4175

轮胎规格

235/75R17.5 16PR

钢板弹簧片数

8/10+6

前轮距(mm)

1680

燃料种类

柴油

后轮距(mm)

1650

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

4HK1-TCG60

4HK1-TCG61

五十铃(中国)发动机有限公司

五十铃(中国)发动机有限公司

5193

5193

151

139

1.1 WKL5100GXFSG35/WL水罐消防车符合国家消防车相关标准，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：6380×2270×3220mm。

1.3 消防系统主参数：罐体容积3550kg，消防泵在10bar压力额定流量为40L/s，消防炮流量30L/s。

1.4 采用五十铃QL1110ANKAY消防车专用底盘，排放标准为国Ⅵ，发动机功率151kW。

1.5 车辆乘员数：6人（3+3）。

1.6 最高车速：105km/h。

2. 底盘及驾驶室

2.1 规格型号及驱动形式：五十铃QL1110ANKAY 4×2。

2.2 底盘允许载荷：10550kg，前桥3500kg、后桥7050kg。

2.3 轴距：3815mm。

2.4 发动机：五十铃(中国)发动机有限公司生产的4HK1-TCG60，国Ⅵ排放，额定功率151kW。

2.5 变速箱：五十铃MLD手动6档变速箱。

2.6 燃油箱：100L,尿素31.5L。

2.7 制动系统：气刹、带ABS。

2.8 电气系统：整车采用24V直流电，发动机28V/55A，电瓶2×12V/120Ah。

2.9 轮胎：采用子午线钢丝轮胎，且转向轮配备胎压监测系统，备胎 1个。

2.10 驾驶室：四开门前翻驾驶室 、驾驶室人数：3+3、消防红，中控门锁+钥匙控制、带前下视镜，手动空调，后排选配3具空呼支架。

2.11 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告，加装仪表板、警报器开关、360全景影像、上装电源开关等。

3. 消防车上装

3.1 结构设计：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

3.2 储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为3550kg；

材质：采用优质PP复合材料，有经久耐用、性能稳定、重量轻的优点，侧壁板、顶部厚15mm,底部板厚15mm；

配置：内部设置有横向及纵向防荡板，顶部设有450mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：两侧各设2个65mm卡式雄进水口，带球阀及接口。

4.2 采用内藏罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤。

5. 消防泵

5.1 品牌型号： CB10/40-RS型低压车用消防泵。

（离心消防泵）

5.2 材质：泵体、叶轮采用防腐蚀材质，泵轴采用不锈钢。

5.3 额定流量：10bar压力时流量40L/s。

5.4 真空泵：全自动双活塞式真空泵、水泵轴驱动，可干式运行抽吸，无需外来动力辅助起动；最大真空度≥85kPa，7.0m吸深下引水时间≤36.3s。

5.5 管路配置：

尾部1个内扣式DN125外吸水口，1条DN125气动控制罐出水管路，左右两侧各1个DN80水出口（快插雌），1条DN65手动罐注水管路，一套排水管路等标准配置管路；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路R03大红色。

6. 消防炮

6.1 品牌型号：成都威斯特PL8/30W，型消防炮。

6.2 性能参数：额定流量为30L/s，无风状态下水射程60m，水平回转角度360°、垂直俯仰角-35°至+70°（根据不同车身结构有调整）。

6.3 操作控制：手动操作。

7. 控制系统

7.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

7.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器等等。

7.3 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、油门加减、急停，水泵转速、引水、真空度、出水压力、液位、发动机油温/水温等显示信息。）

8. 电气及辅助系统

8.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装2个频闪灯，车身下方安装有标志灯，尾部设置示廓灯。

8.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

8.3 场地照明灯：

上装左右两侧各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

8.4 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，

9. 其他配置及说明

9.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

9.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

9.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1 底盘随车工具 适配 1套

2 干粉灭火器 2kg  ABC型 1个

3 备胎（包含轮毂） 适配 1个

4 吸水管 DN125，长度2米 4根

5 吸水管滤网 DN125型 1个

6 吸水管扳手 FS125 2个

7 消防水带 20-65-20 5盘

8 消防水带 20-80-20 5盘

9 集水器 JⅡ125/80×2 (KY/KYKA) 1个

10 分水器 FⅢ80/65×3（KYKA/KYK） 1个

11 水带护桥 HQ80，橡胶材质 1对

12 水带包布 常规型号 4个

13 水带挂钩 常规型号 4个

14 异径转换接口 KYKA80/KYK65 2个

15 异型转换接口 KY80/KYK80、KY65/KYK80 各1个

16 消火栓专用接口 KY125/KT100 1个

17 地上消火栓扳手 FB 400 1个

18 地下消火栓扳手 FBA 800 1个

19 ABC扳手 FS50-125 1个
