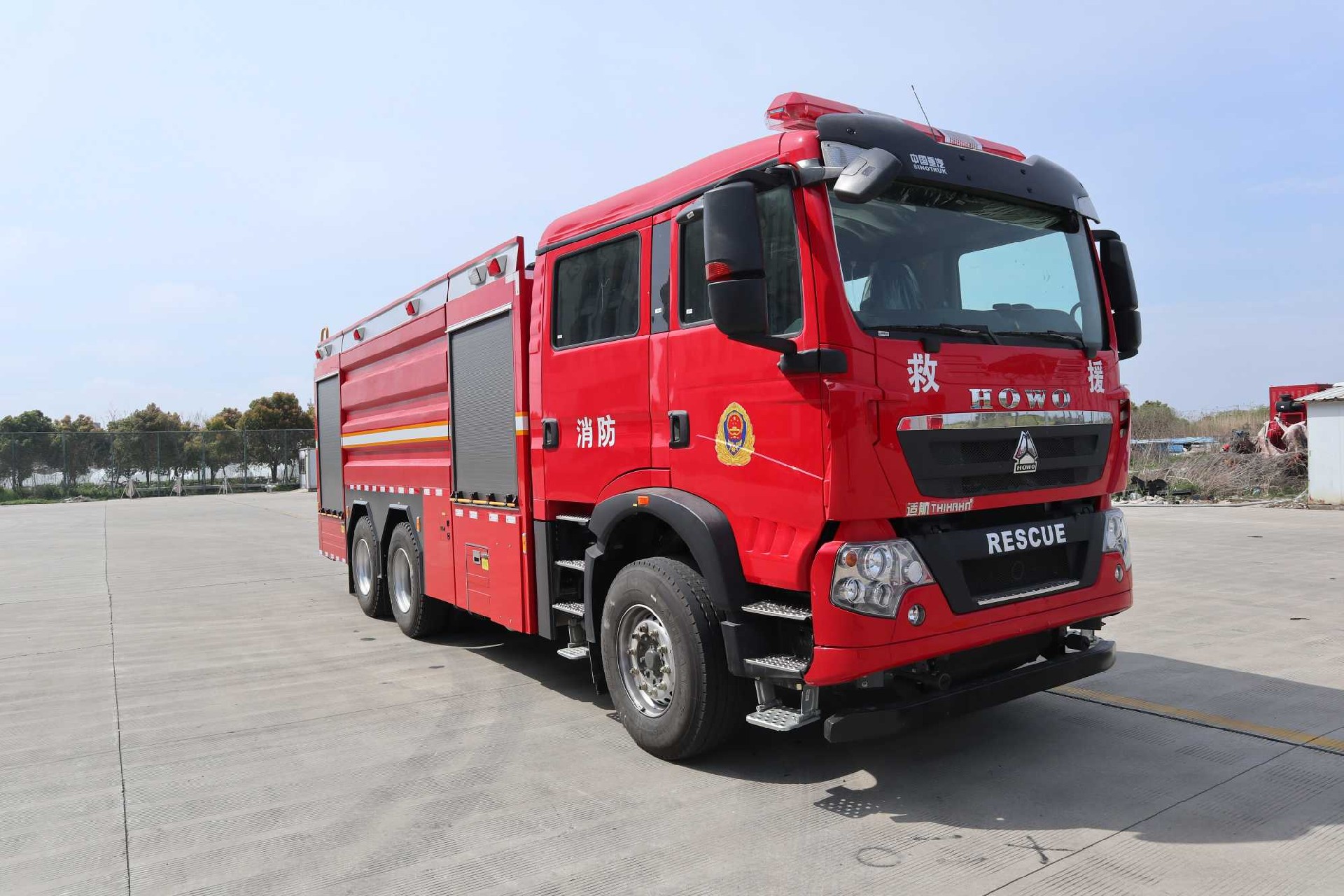

WKL5280GXFSG120/HW型水罐消防车
所属车型:水罐消防车
超长质保
专业团队
全程监督
合作共赢
【整车技术参数】 | |||
产品商标 | 适航牌 | 公告批次 | 370 |
产品名称 | 水罐消防车 | 产品型号 | WKL5280GXFSG120/HW |
总质量(Kg) | 27600 | 罐体容积(m3) | 12.000 |
额定载质量(Kg) | 12000 | 外形尺寸(mm) | 9560×2520×3520 |
整备质量(Kg) | 15150 | 货厢尺寸(mm) | |
驾驶室准乘人数(人) | 2+4 | 鞍座最大载质量(Kg) | |
接近角/离去角(°) | 15/13 | 前悬/后悬(mm) | 1500/2360 |
轴荷(Kg) | 6600/10500/10500 | 最高车速(Km/h) | 89 |
备注 | 水罐容积:12.000立方米,水罐尺寸:3535×2420×1460mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×120mm,与车辆连接方式:螺栓连接,后防护离地高度:500mm,ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。 | ||
【底盘技术参数】 | |||
底盘型号 | ZZ5357TXFV464MF5 | 底盘名称 | 消防车底盘 |
商标名称 | 豪沃牌 | 生产企业 | 中国重汽集团济南卡车股份有限公司 |
轴数 | 3 | 轮胎数 | 10 |
轴距 (mm) | 4300+1400,4325+1350,4600+1400,4625+1350,5200+1400,5225+1350,5800+1400,5825+1350 | ||
轮胎规格 | 385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR,385/65R22.5 20PR/315/80R22.5 18PR,385/65R22.5 20PR/12.00R20 18PR | ||
钢板弹簧片数 | 10/12,4/12,4/5,4/-/- | 前轮距(mm) | 2110 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC13.54-61 MC11.46-61 | 中国重型汽车集团有限公司 中国重型汽车集团有限公司 | 12419 10518 | 400 341 |
总体描述及基本参数 |
1.1 WKL5280GXFSG120/HW水罐消防车符合国家相关消防车标准,性能优越、质量精良可靠。 |
1.2 外形尺寸:长×宽×高:9560×2520×3520mm。 |
1.3 消防系统主参数:水12000kg,消防泵在10bar压力额定流量为4800L/min,消防炮流量4200L/min。 |
1.4 采用重汽豪沃ZZ5357TXFV464MF5消防车专用底盘,排放标准为国六,发动机功率341kW。 |
1.5 最高车速:95km/h,带定速巡航和电子限速。 |
2. 底盘及驾驶室 |
2.1 规格型号及驱动形式:豪沃ZZ5357TXFV464MF5 6×4。 |
2.2 底盘允许载荷:35000kg,前桥9000kg、后桥26000kg。 |
2.3 发动机:采用重汽MC11.46-61,6 缸,涡轮增压中冷,电控共轨柴油机, DOC+DPF+SCR/ASC;额定功率341kW(460HP),最大扭矩2200Nm@1000-1400r/min;排放标准为国六,排量为10520ml。 |
2.4 变速箱:采用重汽HW25712XSTL,手动变速箱,12个前进挡,2个倒挡。 |
2.5 取力器:底盘原装全功率取力器HW160QZ。 |
2.6 制动系统:电子刹车系统ABS,行车制动系型式:双回路气压制动,驻车制动系型式:弹簧储能断气制动,辅助制动系型式:发动机排气制动。 |
2.7 电气系统:整车24V直流电,发电机功率2.2kW,MAN电瓶箱,电瓶2×12V/180Ah,开通CAN总线控制。 |
2.8 燃料:柴油箱300L,油箱口带过滤网,油箱盖带锁,尿素90L。 |
2.9 轮胎:前桥2×385/65 R22.5,后桥8×315/80 R22.5,备胎1×315/80 R22.5。 |
2.10 驾驶室:底盘原装四门双排驾驶室,座位数2+4,空气悬挂司机座椅,后排加装4具控制支架座椅,中控门锁+钥匙控制,带电加热及电动调整的后视镜及广角镜或者后视镜带广角,电动玻璃升降器、中控门锁+钥匙控制、冷暖空调,手电一体驾驶室举升。 |
2.11 仪表仪器:底盘原装仪表盘上安装有标准仪表、指示灯及开关,包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告,加装警报器系统、车载电台、360度全景影像、上装电源开关等。 |
3. 消防车上装 |
3.1 结构设计:钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间,放置器材隔断空间可调整。对车厢内部需要经常检测的部件,在适当部位须安有活门,其他需要进入车内部检查和维修的地方也应敞开或有可移动的板;器材箱应具有排水功能。具有自重轻、强度高,外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点;主线路布置在骨架型材板内,可安全保护、防止损坏;内饰底板为3mm厚的氧化铝花纹板,通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接;前部器材箱、中部罐体、泵室位于车辆尾部。 |
3.2 储物箱:车辆设有(5个)防水、防尘的铝合金卷帘门,卷帘门触发电磁传感器自动开关LED照明;在两侧卷帘门下方设有翻转脚踏板,踏板行程由气弹簧控制,踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑,每个踏板可称重静载荷200kg,便于取放储物箱内器材;储物箱内科学合理放置各类器材,固定牢靠、取放便捷。 |
3.3 车后部设有登顶爬梯,能使消防人员迅速登上车顶,车顶铺设滑板以确保人员在车顶安全行走,梯子和踏板站立面均做防滑处理。 |
3.4 在车辆的前部设有牵引栓、后部设有拖钩,使车辆能牵引或被拖拉。 |
4. 罐体 |
4.1 水罐:容量为12000kg; |
材质:采用高强度304不锈钢材料,经久耐用、性能稳定、重量轻,具有高强度、抗冲击性、抗耐腐蚀性等优点,具有良好的阻燃性能; |
配置:内部设置有横向及纵向防荡板,顶部设有500mm人孔,1个溢流管,污水排放口,1个电子液位计等; |
注水口:左右两侧各2个DN80外加注口,带球阀及接口。 |
4.2 采用外置罐体结构,罐体经过强度分析和耐压测试; |
罐体与车架采用多点式弹性支撑连接,可有效避免应力集中对罐体的损伤; |
罐体顶部喷涂防滑油漆。 |
5. 消防泵 |
5.1 品牌型号:上海茸申公司CB10/80-1RS车用消防泵 |
5.2 材质:泵体、叶轮采用防腐蚀铝合金材质,泵轴采用不锈钢; |
5.3 额定流量:10bar时流量为4800L/min。 |
5.4 真空泵:电动真空泵;最大真空度≥85kPa,最大7.0m吸深,引水时间≤32.9s。 |
5.5 管路配置: |
车辆尾部1个DN150内扣式外吸水口、左右两侧各2个DN80、1条DN100向消防炮供水管、1条DN150罐出水管、1条DN65向罐注水管,1条排水管路等标准配置管路,所有与泡沫接触的管路均是耐腐蚀的; |
管路颜色:符合GB/T3181规定,吸水管路为G05深绿色,出水管路为R03大红色。 |
6. 消防炮 |
6.1 品牌型号:成都威斯特PSKD8/70W固定式消防炮(可开化、直流) |
6.2 性能参数:额定流量可调4200L/min;,无风状态下水射程80m,水平回转角度340°、垂直俯仰角-30°至+70°(根据不同车身结构有调整)。 |
6.3 操作控制:电控操作(无线遥控距离≥150m)。 |
7. 控制系统 |
7.1 整车控制系统采用先进的电气控制系统,在驾驶室和泵房均设置操作控制面板,按键及开关设计人性化、操作便捷。 |
7.2 驾驶室内控制面板具有以下控制开关和显示功能:上装总电源、警灯、警报控制开关,警示蜂鸣器、卷帘门及踏板开启等指示信息,等等。 |
7.3 泵房提供舒适的面板,具有以下控制开关和显示:主电源开关、发动机启停、水泵取力、转速加减、罐出水、罐注水、急停,水泵转速、真空度、出水压力、液位等显示信息,相关报警提示信息,等等。控制面 |
8. 电气及辅助系统 |
8.1 警灯及警报器: |
驾驶室顶部设置1个长排警灯内置100W警报器,驾驶室内设有麦克风; |
上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯。 |
8.2 充电装置:车辆配置有220V外接电源充电装置,在备勤时可为车辆电瓶充电而不损坏电瓶,充电系统自动控制电量;当车辆启动时,充电插头自动弹出。 |
8.3 照明灯: |
两侧顶部各安装2个45度60W LED场地照明灯; |
器材箱内各设置1个LED照明灯带。 |
8.4 辆配置高清360度影像系统,集成行车记录仪、导航为一体、倒车雷达,驾驶室内设有10寸显示屏、主机存储128G, |
9. 其他配置及说明 |
9.1 颜色喷涂:车身消防红、底盘原色、卷帘门铝板原色,按照部局统型要求粘贴标识。 |
9.2 交车时随车提供以下文件: |
整车操作使用维护说明书及维修手册(中文); |
底盘使用说明书(中文); |
发动机号码及底盘VIN拓印件; |
随车器材清单; |
消防车交接清单。 |
9.3 随车提供以下附件及器材(可根据客户要求配置) |
序号 名称 主要技术要求 单位 数量 |
1 吸水管 轻质、半透明、2m/根KY150 根 4 |
2 滤水器 FLF150 个 1 |
3 65水带 KDK 25-65-20 盘 8 |
4 80水带 KDK 25-80-20 盘 8 |
5 分水器(三分水) 卡式接口,扳手式开关、螺纹旋转开关各1个,耐压等级2.0MPa以上 个 1 |
6 集水器(两进水) 内扣接口150,进水接口为DN80卡式接口 个 1 |
7 消火栓转换接口 100mm转150mm 个 1 |
8 异型异径接口 80卡式雌/80内扣式(消火栓、环卫车加水用)1个 |
80卡式雄/65卡式雌(消防车直接出枪用)1个 |
65内扣式/65卡式雌(室内消火栓出枪用)1个 |
内扣65变80异径接口(配合消火栓、环卫车加水使用)1个 个 4 |
9 地上消防栓扳手 磁性加密消火栓四棱、五棱扳手各1个 个 1 |
10 地下消防栓扳手 800 个 1 |
11 吸水管扳手 150 个 2 |
12 水带包布 不锈钢活动外套加软防护内衬 个 4 |
13 水带护桥 橡胶材质 副 1 |
14 水带挂钩 不锈钢活动外套可卡在水带接口处进行固定 个 4 |
16 无后坐力多功能 |
水枪 轻便、抗腐蚀,工作压力0.2MPa-0.8MPa,工作流量2-8L/S,直流射程≥30m,重量≤2.5kg。 支2 |
17 直流开关水枪 19mm 支 2 |
18 二节梯 铝合金拉梯,符合国家标准, 工作长度6±0.1m,梯宽≥300mm,质量≤15kg。 件 1 |
19 下水井盖钩 标准 副 1 |
20 车轮止滑楔 硬质橡胶材质 套 1 |
21 多功能撬棍 美式哈里根撬棍 把 1 |
22 消防铁锹 把 1 |
23 消防斧 手柄为硬橡胶塑料 把 1 |
24 丁字镐 手柄为硬橡胶塑料 把 1 |
